Описание товара

Д126

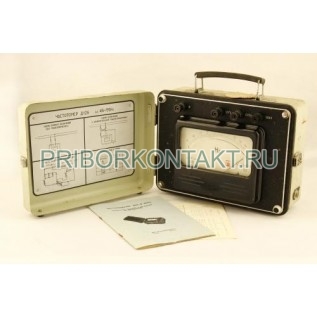

Частотомер Д126
Также этот прибор может называться:Д-126, Д 126, d126, d-126, d 126.

Частотомер Д126 - переносной прибор ферродинамической системы, предназначен для контрольных измерений частоты в сетях трехфазного тока частотой 50Гц.
Тип шкалы частотомера - равномерная, система индикации - стрелочная с непосредственным отсчетом. Шкала прибора отградуирована в значениях единицы частоты - герцах.
Тип измерительного механизма Д126 - ферродинамический с сердечником и ярмом, набранным из пластин электротехнической стали. Катушка возбуждения надевается на ярмо и создает магнитный поток при протекании по ней тока. В воздушном зазоре между сердечником и ярмом перемещается подвижная катушка (рамка).
В приборах использована схема с резонансным контуром, который состоит из неподвижных катушек, дросселя насыщения с переменной регулируемой индуктивностью и конденсатора. Резонансный контур при регулировке прибора настраивается с помощью дросселя на среднюю в измеряемом диапазоне частоту (50Гц), благодаря чему ток в неподвижных катушках будет при резонансной частоте совпадать по фазе с напряжением сети, в которую включен прибор.
Ток, протекающий в цепи рамки, вследствие включения конденсатора будет опережать по фазе напряжение сети па 90°.
В результате взаимодействия тока в неподвижных катушках с током в подвижной рамке возникает вращающий момент. При резонансной частоте, когда угол между токами равен 90°, вращающий момент прибора также равен нулю. При изменении частоты в сторону ее повышения или понижения резонансный контур расстраивается, то есть значение и фаза тока будут иными и вращающий момент не будет равен нулю, а рамка начнет поворачиваться в ту или другую сторону.
Вторая обмотка рамки выполняет роль электрической пружины, так как создает при повороте подвижной части противодействующий момент.
У нас на складе имеется модификация прибора - Д126Т.
Технические характеристики частотомера Д126

Габариты - 215x286x132 мм.
Длина шкалы - 125 мм.
Угол шкалы приборов - 90°.
Класс точности частотомеров Д126 - 0,3; 1,5.
Потребляемая мощность - 6В·А.
Пределы измерения частотомеров: 45-55Гц; 350-450Гц; 450-550Гц.
Номинальное напряжение - 127В, 220В, 380В.

Отклонения показаний приборов Д126 могут быть вызваны:
- изменением положения прибора в любом направлении от нормального положения на 30° (величина изменения показаний - не более ±1,5%);
- влиянием внешнего однородного магнитного поля напряженностью 400А/м, образованного током того же рода, что и ток, проходящий через испытуемый прибор, при самых неблагоприятных фазе и напряжении поля (изменение показаний - не более ±1% от разности конечного и начального значений шкалы);
- отклонением температуры окружающего воздуха от нормальной (+20±5°С) до любой температуры в пределах рабочих температур (величина изменения показаний - не более ±1% от разности конечного и начального значений шкалы на каждые 10°С изменения температуры);
- установкой приборов на ферромагнитное основание толщиной 3 мм (изменение показаний - ±0,5% от разности конечного и начального значений шкалы);
- отклонением напряжения на ±10% от поминального значения (отклонение показаний приборов - не более ±1,5% от конечного значения шкалы);
- отклонением формы кривой напряжения от практически синусоидальной под влия­нием 2, 3 или 5-й гармонической составляющей, равной 10% от номинального значения (отклонение результатов приборов - ±1,5% от разности конечного и начального значений шкалы).

Успокоение подвижной части производится с помощью легкого алюминиевого сектора, скрепленного с осью подвижной части и перемещающегося в воздушном зазоре постоянного магнита.

Условия эксплуатации приборов частотомеры Д126

Температура от -40°С до +60°С.
Относительная влажность 98%.
Установившееся превышение температуры всех элементов приборов над температурой окружающего воздуха, вызванное нагревом под нагрузкой, равной номинальному току и номинальному напряжению, составляет не более:
50°С - для обмоток из проводов, изолированных хлопчатобумажной пряжей, шелком или капроном, пропитанных лаком, а также для обмоток из эмалированной проволоки;
65°С - для обмоток из проводов с винифлексовой или металвиниловой изоляцией;
80°С - для неизолированных токоведущих частей.

Сопротивление изоляции электрических цепей приборов типа Д126 относительно корпуса при температуре +20±5°С должно быть не менее:
50МОм - при относительной влажности воздуха 80%;
2МОм - при относительной влажности воздуха 95±3%.

Рабочее положение всех типов приборов - горизонтальное.
Время успокоения подвижной части не превышает 3 с.
Масса Д126 - 5,5 кг.
