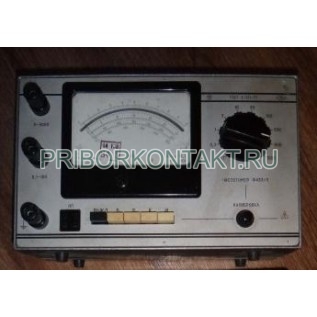

Частотомер переносный Ф433/3

Также этот прибор может называться: Ф-433/3, Ф 433/3, Ф433-3; Ф-433-3, Ф433 3, ФЧ33/3, ФЧ-33/3, ФЧ 33/3.

Ф433/3 частотомер переносный показывающий предназначается для измерения частоты электрических колебаний в лабораторных и цеховых условиях.

Технические характеристики частотомеров Ф433/3:

Класс точности - 1,5; 2,5.

Пределы измерения - 0,1 кГц; 0,3 кГц; 1 кГц; 3 кГц; 10 кГц; 30 кГц; 100 кГц; 300 кГц; 500 кГц; 1 МГц.

Основная погрешность частотомера не превышает:

- для приборов класса точности 2,5 на пределе измерения 1 МГц - ±6%;

- для приборов класса точности 2,5 на пределе измерения 500 кГц - ±2,5%;

- для приборов класса точности 1,5 на остальных пределах - ±11,5%.

Номинальная область входных напряжений, входное сопротивление и входная емкость приведены в таблице:

Питание частотомера Ф433/3 - автономное от двух батарей КБС-Л-0,50 с напряжением от 3,7 В до 4,5 В.

Внутреннее сопротивление каждого источника питания - 5 Ом.

При температуре ниже 0 питание осуществляется от сети напряжением 220 В частотой 50 Гц через преобразователь Ф4361.

Время успокоения подвижной части частотомеров - не более 4 с.

Материал корпуса и крышки прибора - металлические.

Измерительный механизм - магнитоэлектрической системы.

Подвижная часть укреплена на растяжках.

Отсчетное устройство - стрелочный указатель.

Длина шкалы Ф433/3 - 106 мм.

Рабочее положение - горизонтальное.

Габаритные размеры частотомера:

- без крышки - 290×185×125 мм;

- с крышкой - 290×185×130 мм.

Масса частотомера - не более 3,7 кг.

Условия эксплуатации Ф433/3:

Температура окружающего воздуха - от -30° С до +40° С.

Относительная влажность при +30° С - до 90%.

По устойчивости к механическим воздействиям частотомер относится к обыкновенным с повышенной прочностью.

По степени защищенности от внешних магнитных влияний частотомер Ф433/3 относится к категории II.
