Д126/1

Частотомер Д126/1 (Д 126/1; Д-126/1; d126/1; d 126/1; d-126/1)

Частотомер Д126/1 - стрелочный прибор с непосредственным отсчетом, предназначенный для контрольных измерений частоты трехфазного тока.

Класс точности прибора - 0,3; 1,5.

Пределы измерений - 45-55 Гц; 350-450 Гц; 450-550 Гц.

Номинальное напряжение - 127 В; 220 В; 380 В.

Потребляемая мощность - 6 Вт.

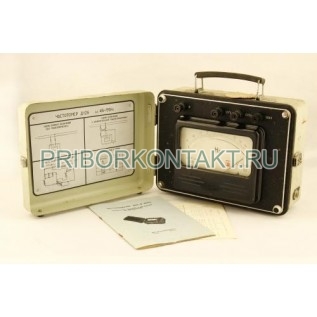

Частотомеры Д126/1 выполнены в стальном корпусе чемоданного типа, брызгозащищенного исполнения, со съемной стальной крышкой. Габаритные размеры прибора - 215×286×132мм, вес - 5,5кг.

Крышка прибора крепится к кожуху при помощи двух петель и замка. Стальной корпус служит одновременно магнитным экраном для измерительного механизма. Для переноски прибора по боковой стенке его корпуса имеется кожаная ручка.

Зажимы Д126/1 имеют несвинчивающиеся головки из пластмассы. Шкала приборов наносится на металлическое основание; отметки, цифры, надписи и знаки - черные на белом фоне. Шкалы снабжены зеркальным отсчетом. Стрелки приборов окрашены в черный цвет, а ребро ножа стрелки - в красный. Расстояние от конца стрелки до поверхности шкалы не превышает 2мм.

Опоры подвижной части выполнены в виде стальных полированных кренов, опирающихся на корундовые подпятники. Пружинная амортизация обеспечивает приборам устойчивость к тряске и вибрации.

Технические характеристики Д126/1

Частотомеры Д126/1 выдерживают длительную перегрузку током (последовательные цепи) или напряжением (параллельные цепи) равным 120% номинального. Также приборы выдерживают кратковременную (до 5 секунд) перегрузку двойным номинальным током или номинальным напряжением.

Сопротивление изоляции электрических цепей частотомеров Д126/1 относительно корпуса при температуре +20±5ºС должно быть не менее:

- 50МОм - при относительной влажности воздуха 80%;

- 2МОМ - при относительной влажности воздуха 95±3%.

Испытательное напряжение изоляции токоведущих частей приборов Д126/1 по отношению к корпусу при номинальной влажности (80%) составляет 1,5кВ практически синусоидального переменного тока частотой 50Гц. Приборы подвергаются воздействию испытательного напряжения в течение 1 минуты при температуре +20 i +50°С.

Рабочее положение Д126/1 - горизонтальное. Время успокоения подвижной части не превышает 3 секунд. Первый отброс стрелки не превышает 150% от ее установившегося положения.

Установившееся превышение температуры всех элементов приборов над температурой окружающего воздуха, вызванное нагревом под нагрузкой, равной номинальному току н номинальному напряжению, составляет не более:

- 50°С - для обмоток из проводов, изолированных хлопчатобумажной пряжей, шелком или капроном, пропитанных лаком, а также для обмоток из эмалированной проволоки;

- 65°С - для обмоток из проводов с винифлексовой или металвиниловой изоляцией;

- 80°С -для неизолированных токоведущих частей.

Показания Д126/1 могут по разным причинам отклоняться. Отклонения не превышают следующих значений:

- ±1% от разности конечного и начального значений шкалы на каждые 10°С изменения температуры — вследствие изменения температуры окружающего воздуха от +20±5°С до любой температуры в пределах рабочих температур;

- ± 1% от разности конечного и начального значения шкалы - вследствие влияния внешнего однородного магнитного поля напряжением 400А/м, вызванного током такого же рода, как и ток, проходящий через испытуемый прибор, при самых неблагоприятных фазе и напряжении поля;

- ±0,5%, от разности конечного н начального значений шкалы — вследствие установки приборов на ферромагнитное основание толщиной 3мм;

- ±1,5% от разности конечного н начального значений шкалы — вследствие наклона прибора от вертикального положения и любом напряжении на 30º;

- ±1,5% от разности конечного и начального значений шкалы — вследствие отклонения напряжения на ±10% от номинального значения;

- ± 1,5% от разности конечного и начального значений шкалы — вследствие отклонения формы кривой напряжения от практически синусоидальной под влиянием• кием 2, 3 или 5-й гармонической составляющей, равной 10% от номинального значения.

Условия эксплуатации

Частотомер Д126/1 рассчитан на эксплуатацию при температуре от -40ºС до +50ºС. приборы могут работать в создаваемой морскими парами морской воды влажности окружающего воздуха до 98% и обеспечивают правильность показаний при наклонах до 30º в любом направлении от горизонтального положения.
