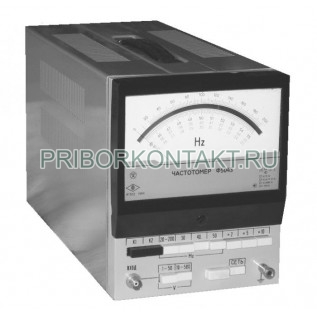

Частотомер Ф5043

Ф5043 - щитовой частотомер для измерения частоты переменного тока. Прибор рассчитан на применение в электротехнической и радиотехнической промышленности, а также в лабораторных и производственных измерениях, где требуется оперативный контроль частоты в заданных диапазонах. Варианты обозначения: Ф 5043, Ф-5043.

Назначение и области применения

Частотомер Ф5043 предназначен для измерения частоты сигналов переменного тока. Прибор пригоден для контроля сетевых и технологических частот, настройки оборудования, испытаний и диагностики, когда измеряемый сигнал может быть синусоидальным или импульсным (при соблюдении требований по длительности) либо произвольной формы с ограниченным числом экстремумов за период.

Диапазоны измерений

Прибор имеет 21 узкий диапазон и 7 широких диапазонов измерения частоты.

Узкие диапазоны

• 25-35 Гц
• 35-45 Гц
• 45-55 Гц
• 50-70 Гц
• 70-90 Гц
• 90-110 Гц
• 125-175 Гц
• 175-225 Гц
• 225-275 Гц
• 250-350 Гц
• 350-450 Гц
• 450-550 Гц
• 500-700 Гц
• 700-900 Гц
• 900-1100 Гц
• 1250-1750 Гц
• 1750-2250 Гц
• 2250-2750 Гц
• 2500-3500 Гц
• 3500-4500 Гц
• 4500-5500 Гц

Широкие диапазоны

• 20-200 Гц
• 40-400 Гц
• 100-1000 Гц
• 200-2000 Гц
• 400-4000 Гц
• 1000-10000 Гц
• 2000-20000 Гц

Метрологические характеристики

Классы точности Ф5043: 0,1; 0,2; 0,5 (по ГОСТ 7590-78).

Пределы допускаемой основной погрешности, % от конечного значения диапазона измерений (рабочей части шкалы), на всех отметках диапазона в номинальной области напряжений при измерении сигналов произвольной формы, имеющих не более двух экстремумов за период:

• ±0,1% - для диапазона 45-55 Гц и диапазонов, кратных ему;
• ±0,2% - для диапазонов 25-35 Гц и 35-45 Гц и диапазонов, кратных им;
• ±0,5% - для широких диапазонов.

Входные параметры

• Номинальная область напряжений входных сигналов: от 1 до 500 В.
• Для импульсных входных сигналов требуется длительность не менее 25 мс.
• Входное сопротивление: не менее 20 кОм.

Индикация и шкалы

Циферблат прибора выполнен с двумя шкалами:

• верхняя - неравномерная для широких диапазонов, длина не менее 120 мм;
• нижняя - равномерная для узких диапазонов, длина не менее 100 мм.

Эксплуатационные характеристики

• Время установления рабочего режима: не более 30 мин.
• Время установления показаний: не более 4 с.
• Непрерывная работа: не менее 8 ч с последующим перерывом не менее 4 ч.
• Потребляемая мощность: не более 13 В·А.

Условия эксплуатации

• для исполнения Ф5043: умеренный климат, закрытые сухие отапливаемые помещения, температура 10-35 °C, относительная влажность до 80% при 25 °C;
• для исполнения Ф5043 04.1: закрытые помещения с кондиционированным или частично кондиционированным воздухом, температура 10-35 °C, относительная влажность до 30% при 25 °C (по ГОСТ 15150-69).

По устойчивости к климатическим и механическим влияющим величинам в рабочих условиях прибор относится к группе 2 по ГОСТ 22261-82.
