5БВТ ЛШ3.010.530

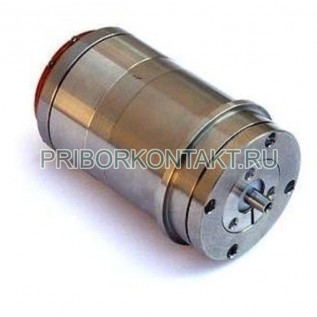

Трансформатор 5БВТ ЛШ3.010.530 вращающийся (5-БВТ, 5 БВТ, 5-БВТ ЛШ3.010.530, 5 БВТ ЛШ3.010.530, 5БВТ ЛШЗ.010.530)
Трансформатор 5БВТ ЛШ3.010.530 вращающийся предназначен для работы в электромеханических счетно-решающих устройствах, следящих системах, а также в качестве первичного датчика в цифровых преобразователях.
В зависимости от схемы включения и режима работы (выполняемых функций) трансформаторы подразделяются на синусно-косинусные (СКВТ),выходное напряжение которых изменяется пропорционально синусу (косинусу) угла поворота ротора, и линейные (ЛВТ), выходное напряжение которых изменяется по линейному закону пропорционально углу в пределах ±60°.
В бесконтактных вращающихся трансформаторах токосъем осуществляется с помощью кольцевых трансформаторов, что обеспечивает высокую надежность изделий.
В зависимости от схемы включения и режима работы (выполняемых функций) трансформаторы могут быть следующих типов:
- синусно-косинусные (СКВТ), выходное напряжение которых изменяется пропорционально синусу (косинусу) угла поворота ротора;
- линейные (ЛВТ), выходное напряжение которых изменяется по линейному закону - пропорционально углу поворота ротора в пределах ±60°;
- датчики в трансформаторной дистанционной передачи (ТДП-Д);
- приемники в трансформаторной дистанционной передачи (ТДП-П);
- дифференциальные датчики в трансформаторной дистанционной передаче (ТДП-ДД).
Режим работы - СКВТ, ВТДП-Д;
Технические характеристики приборов трансформаторы 5БВТ ЛШ3.010.530 вращающиеся:
Полное входное сопротивление холостого хода - 400 Ом;
Номинальное напряжение питания прибора трансформатор 5БВТ ЛШ3.010.530 вращающийся - 40В;
Номинальная частота напряжения возбуждения прибора 5БВТ ЛШ3.010.530- 500Гц;
Диапазон рабочих частот напряжения возбуждения - 380Гц-4200Гц;
Коэффициент трансформации прибора трансформатор вращающийся 5БВТ ЛШ3.010.530 - 1;
Частота вращения вала - 1000об/мин;
Изменение коэффициента трансформации при изменении температуры окружающей среды на 40°С - 0,8%;
Момент статического трения - 0,0025Нм;
Вращающиеся трансформаторы 5БВТ подразделяются на классы точности:
- трансформатор 5БВТ ЛШ3.010.530 0,02 класс точности (0,02 кл. т.) имеет характеристики:
- Асимметрия нулевых положений ротора - ±0,67угл.мин;
- Погрешность отображения синусной зависимости - ±0,02%;
- Остаточная ЭДС - 0,02%;
- Неравенство коэффициентов трансформации - 1угл.мин.;
- трансформатор 5БВТ ЛШ3.010.530 0,05 класс точности (0,05 кл. т.) имеет характеристики:
- Асимметрия нулевых положений ротора - ±3,0угл.мин;
- Погрешность отображения синусной зависимости - ±0,05%;
- Остаточная ЭДС - 0,05%;
- Неравенство коэффициентов трансформации - 2,5угл.мин.;
- трансформатор 5БВТ ЛШ3.010.530 0,10 класс точности (0,10 кл. т.) имеет характеристики:
- Асимметрия нулевых положений ротора - ±1,5угл.мин;
- Погрешность отображения синусной зависимости - ±0,1%;
- Остаточная ЭДС - 0,1%;
- Неравенство коэффициентов трансформации - 5угл.мин.;
Вибрационные нагрузки:
- диапазон частот - до 2000Гц;
- ускорение - 100м/с2;
Наружный диаметр - 50мм.
Масса прибора трансформатор вращающийся 5БВТЛШ3.010.530 - 0,81кг.
