5БВТ-Д ЛШ3.010.390

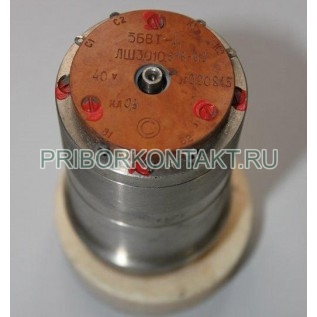

Трансформатор 5БВТ-Д ЛШ3.010.390 вращающийся (5БВТД, 5-БВТ-Д, 5 БВТ Д, 5БВТ Д, 5 БВТ-Д, 5-БВТ-Д ЛШ3.010.390, 5 БВТ Д ЛШ3.010.390, 5БВТ Д ЛШ3.010.390, 5 БВТ-Д ЛШ3.010.390, 5БВТ-Д ЛШЗ.010.390)
Вращающиеся трансформаторы 5БВТ-Д предназначены для работы в электромеханических счетно-решающих устройствах, следящих системах, а также в качестве первичного датчика в цифровых преобразователях.
В зависимости от схемы включения и режима работы (выполняемых функций) приборы трансформатор вращающийся 5БВТ-Д ЛШ3.010.390 могут быть следующих типов:
- синусно-косинусные (СКВТ), выходное напряжение которых изменяется пропорционально синусу (косинусу) угла поворота ротора;
- линейные (ЛВТ), выходное напряжение которых изменяется по линейному закону - пропорционально углу поворота ротора в пределах ±60°;
- датчики в трансформаторной дистанционной передачи (ТДП-Д);
- приемники в трансформаторной дистанционной передачи (ТДП-П);
- дифференциальные датчики в трансформаторной дистанционной передаче (ТДП-ДД).
Трансформаторы 5БВТ могут работать и в других режимах, например, в качестве преобразователя координат (5БВТ-2), фазовращателя с пульсирующим полем (5БВТ-С), фазовращателя с вращающимся полем (5БВТ-2 или 5БВТ-П) и т.п.
Технические характеристики приборов трансформаторы 5БВТ-Д ЛШ3.010.390 вращающиеся:
Напряжение возбуждения подается на статорные обмотки.
Токосъем с роторных обмоток прибора трансформатор 5БВТ-Д вращающийся осуществляется контактными кольцами (возможно обратное включение обмоток по питанию и выходу).
Режим работы - СКВТ, ЛВТ;
Напряжение питания прибора трансформатор 5БВТ-Д ЛШ3.010.390 вращающийся - 40В;
Полное входное сопротивление холостого хода - 200 Ом±40 Ом;
Коэффициент трансформации прибора трансформатор вращающийся 5БВТ-Д ЛШ3.010.390 - 0,53, 0,72±0,03, 0,96;
Вращающиеся трансформаторы 5БВТ-Д по точности следования в трансформаторной дистанционной передаче подразделяются на классы точности:
- трансформатор 5БВТ-Д ЛШ3.010.390 1 класс точности (1 кл. т.) имеет характеристики:
- Погрешность следования в трансформаторном режиме - не более ±1 минута;
- трансформатор 5БВТ-Д ЛШ3.010.390 2 класс точности (2 кл. т.) имеет характеристики:
- Погрешность следования в трансформаторном режиме - не более ±2 минуты;
- трансформатор 5БВТ-Д ЛШ3.010.390 3 класс точности (3 кл. т.) имеет характеристики:
- Погрешность следования в трансформаторном режиме - не более ±4 минуты;
Вращающиеся трансформаторы 5БВТ-Д по точности в режиме СКВТ подразделяются на классы точности:
- трансформатор 5БВТ-Д ЛШ3.010.390 0,02 класс точности (0,02 кл. т.) имеет характеристики:
- Погрешность отображения синусной зависимости - не более ±0,02%;
- Ассиметрия нулевых положений ротора - не более ±40 секунд;
- Остаточная ЭДС - не более 0,02%;
- трансформатор 5БВТ-Д ЛШ3.010.390 0,05 класс точности (0,05 кл. т.) имеет характеристики:
- Погрешность отображения синусной зависимости - не более ±0,05%;
- Ассиметрия нулевых положений ротора - не более ±1 минута 40 секунд;
- Остаточная ЭДС - не более 0,05%;
- трансформатор 5БВТ-Д ЛШ3.010.390 0,1 класс точности (0,1 кл. т.) имеет характеристики:
- Погрешность отображения синусной зависимости - не более ±0,1%;
- Ассиметрия нулевых положений ротора - не более ±3 минуты 20 секунд;
- Остаточная ЭДС - не более 0,1%;
Вращающиеся трансформаторы 5БВТ-Д по точности в режиме ЛВТ подразделяются на классы точности:
- трансформатор 5БВТ-Д ЛШ3.010.390 0,3 класс точности (0,3 кл. т.) имеет характеристики:
- Погрешность отображения линейной зависимости - не более ±10 минут 40 секунд;
- трансформатор 5БВТ-Д ЛШ3.010.390 0,4 класс точности (0,4 кл. т.) имеет характеристики:
- Погрешность отображения линейной зависимости - не более ±14 минут 10 секунд;
Номинальная частота прибора трансформатор 5БВТ-Д ЛШ3.010.390 вращающийся - 400Гц;
Диапазон рабочих частот - от 400Гц до 20000Гц;
Масса прибора трансформатор вращающийся 5БВТ-Д ЛШ3.010.390 - не более 0,7кг;
Гарантийная наработка 10000 часов, из них с частотой вращения до 1000об/мин - 2000 часов, остальные 8000 часов - с частотой вращения до 60об/мин.;
Изготовитель гарантирует соответствие качества прибора трансформатор 5БВТ-Д ЛШ3.010.390 вращающийся требованиям технических условий ТУ 12 лет при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
