Трансформатор 5БВТ-Д ЛШ3.010.516-01

5БВТ-Д ЛШ3.010.516-01

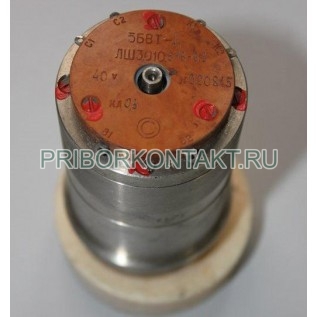

Бесконтактный вращающийся трансформатор 5БВТ-Д ЛШ3.010.516-01

Также этот сельсин может называться: 5БВТ Д ЛШ3.010.516-01, 5БВТД ЛШ3.010.516-01, 5БВТ-Д-ЛШ3.010.516-01, 5БВТ-Д ЛШз.010.516-01, 5bvt-d lsh3.010.516-01, 5bvt d lsh3.010.516-01, 5bvtd lsh3.010.516-01.

5БВТ-Д ЛШ3.010.516-01 трансформатор вращающийся бесконтактный предназначен для работы в электромеханических счетно-решающих устройствах, следящих системах, а также в качестве первичного датчика в цифровых преобразователях.

Технические характеристики 5БВТ-Д ЛШ3.010.516-01:

Коэффициент трансформации - 0,56±0,02.

Номинальная частота - 400±3 Гц.

Диапазон рабочих частот - от 400 Гц до 20 ГГц.

Режим работы - СКВТ, ЛВТ.

Номинальное напряжение - 40 В.

Полное входное сопротивление холостого хода - 200±40 Ом.

Остаточное ЭДС по основной гармонике - не более 26 мВ.

Класс точности:

- в трансформаторном режиме - 1; 2; 3;

- в режиме СКВТ - 0,02; 0,05; 0,1.

Погрешности следования 5БВТ-Д ЛШ3.010.516-01 в трансформаторном режиме:

- для класса точности 1 - не более ±1';

- для класса точности 2 - не более ±2';

- для класса точности 3 - не более ±4'.

Асимметрия нулевых положений ротора (СКВТ режим):

- для класса точности 0,02 - не более ±40'';

- для класса точности 0,05 - не более ±1'40'';

- для класса точности 0,1 - не более ±3'20''.

Остаточная ЭДС в нулевых точках по основной гармонике (СКВТ режим):

- для класса точности 0,02 - не более 4,5 мВ;

- для класса точности 0,05 - не более 11,2 мВ;

- для класса точности 0,1 - не более 22,4 мВ.

Погрешность отображения синусной зависимости 5БВТ-Д ЛШ3.010.516-01 и разность коэффициентов трансформации (СКВТ режим):

- для класса точности 0,02 - не более ±0,02%;

- для класса точности 0,05 - не более ±0,05%;

- для класса точности 0,1 - не более ±0,1%.

Технический ресурс при скорости вращения 1000 об./мин - 5000 ч.

Масса трансформатора 5БВТ-Д ЛШ3.010.516-01 - не более 0,7 кг.

В бесконтактных вращающихся трансформаторах токосъем осуществляется с помощью кольцевых трансформаторов, что обеспечивает высокую надежность изделий.

В зависимости от схемы включения и режима работы трансформаторы 5БВТ-Д ЛШ3.010.516-01 могут быть следующих типов:

- синусно-косинусные (СКВТ) - выходное напряжение которых изменяется пропорционально синусу (косинусу) угла поворота ротора;

- линейные (ЛВТ) - выходное напряжение которых изменяется по линейному закону пропорционально углу поворота ротора - в пределах ±60°;

- датчики в трансформаторной дистанционной передачи (ТДП-Д);

- приемники в трансформаторной дистанционной передачи (ТДП-П);

- дифференциальные датчики в трансформаторной дистанционной передаче (ТДП-ДД).
