Тяговой электродвигатель АТД-1

АТД-1

Тяговой электродвигатель АТД-1

Также этот сельсин может называться: АТД1, АТД 1, atd-1, atd1, atd 1.

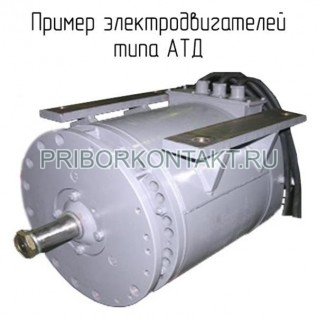

АТД-1 электродвигатель тяговой асинхронный предназначен для электропривода вагона трамвая.

Электродвигатели АТД-1 представлены модификацией АТД-1У1.

Технические характеристики АТД-1:

Синхронная частота вращения:

- номинальная - 1500 мин^-1;

- наибольшая - 4000 мин^-1.

Номинальная мощность - 50 кВт.

Номинальное линейное напряжение - 467 В.

Номинальный линейный ток - 76 А.

Частота питающей сети - 50 Гц.

Скольжение - 2%.

Число фаз обмотки статора - 3.

Схема соединений АТД-1 - звезда.

Момент на валу при номинальной синхронной частоте вращения - 318 Н·м.

Коэффициент мощности при номинальной нагрузке - 0,87.

Максимальное среднее квадратичное значение виброскорости - 2,8 мм/с.

Коэффициент полезного действия - 93%.

Степень защиты - IP54.

Режим работы - S2.

Габаритные размеры:

- диаметр - 380 мм;

- длина - 708 мм.

Масса - не более 350 кг.

Предприятие-изготовитель предоставляет гарантию соответствия электродвигателей АТД-1 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
