Электромашинный усилитель ЭМУ-25 АЗС

ЭМУ-25 АЗС

Электромашинный усилитель ЭМУ-25 АЗС

Также этот сельсин может называться: ЭМУ 25 АзС, ЭМУ25АзС, ЭМУ-25 А3С, ЄМУ-25 АзС, ЕМУ-25 АзС, emu-25 azs, emu 25 azs, emu25azs.

ЭМУ-25 АЗС усилитель электромашинный поперечного поля предназначен для применения в автоматизированных приводах и других подобных устройствах, где требуются быстродействие и большое усилие управляющего электрического сигнала.

Усилители ЭМУ-25 АЗС представлены модификациями для умеренного климата ЭМУ-25 АЗС У3 и для тропического климата ЭМУ-25 АЗС Т3.

Технические характеристики ЭМУ-25 АЗС:

Синхронная частота вращения - 3000 мин^-1.

Часовая мощность - 2 кВт.

Номинальное напряжение - 115 В.

Ток якоря - 17,4 А.

Частота питающей сети - 50 Гц.

Схема соединений обмоток статора - звезда; треугольник.

Длительная мощность - 1,6 кВт.

Сопротивление в обмотках управления ЭМУ-25 АЗС:

- 1 обмотка - от 0,07 Ом до 4 кОм;

- 2 обмотка - от 10,2 Ом до 4 кОм;

- 3 обмотка - от 0,07 Ом до 2,6 кОм;

- 4 обмотка - от 10,2 Ом до 1620 Ом.

Параметры встроенного двигателя трехфазного тока:

Потребляемая мощность - 3,23 кВт.

Напряжение - 380 В/220 В; 400 В/230 В; 415 В/240 В.

Ток - 6,2 А/10,7 А; 5,9 А/10,2 А; 5,7 А/9,8 А.

Габаритные размеры ЭМУ-25 АЗС:

- диаметр - 293 мм;

- длина - 675 мм.

Масса - не более 130 кг.

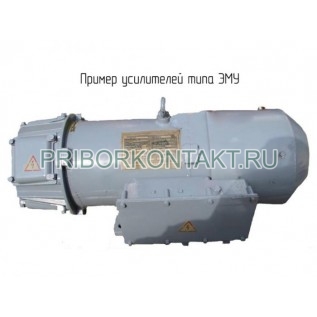

Конструктивно усилители представляют собой однокорпусный агрегат, состоящий из генератора и приводного асинхронного двигателя.

Комплект обмоток управления состоит из двух, трех или четырех обмоток.

Исполнение - закрытое, водозащищенное, с наружным обдувом.

Условия эксплуатации ЭМУ-25 АЗС:

Температура окружающего воздуха - от -15º С до +40º С.

Относительная влажность при температуре +25º С - до 80%.

Усилители предназначены для работы в помещениях, расположенных на высоте - не более 1000 м.
