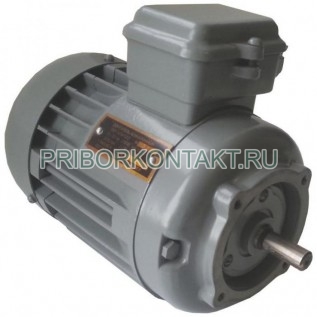

Электродвигатель трехфазный асинхронный повышенной надежности АПН 12/2

АПН 12/2

Электродвигатель трехфазный асинхронный повышенной надежности АПН 12/2

Также это изделие может называться: АПН122, АПН 12 2, АПН-12-2, АПН/12/2, apn 12/2, apn122, apn 12 2, apn/12/2.

АПН 12/2 электродвигатель трехфазный асинхронный повышенной надежности предназначен для привода различных механизмов.

Структура условного обозначения:

АПН - асинхронные повышенной надежности;

- 12 - габарит;

- 2 - число полюсов.

Технические характеристики АПН 12/2:

Номинальная частота вращения - 2750 мин^-1.

Синхронная частота вращения - 3000 мин^-1.

Средний уровень звука на расстоянии 1 м от наружного контура двигателя - 70 дБА.

Скольжение - 0,72%.

Номинальная мощность - 270 Вт.

КПД АПН 12/2 - 69%.

Напряжение сети переменного тока - 220 В; 380 В.

Частота сети переменного тока - 50 Гц.

Число фаз питающей сети - 3.

Минимальная наработка на отказ - 12 000 ч.

Вид приемки - военная приемка.

Режим работы - продолжительный.

Габаритные размеры - 238×193×136 мм.

Масса - 6,6 кг.

Двигатель АПН 12/2 изготовляется правого и левого направления вращения.

Условия эксплуатации:

Превышение температуры обмотки статора - не более 155° С.

Климатическое исполнение и категория размещения - УХЛ4.

Высота над уровнем моря - до 4300 м.

Давление окружающего воздуха - до 54 кПа.

Коэффициент нагрузки - 0,75.

Изоляция класса нагревостойкости - В.

Конструкция двигателей устойчива к воздействию ударных и вибрационных нагрузок, резкой смене температуры при допустимой осевой нагрузке не более 0,25 массы двигателя, радиальная нагрузка - не более 2,5 массы двигателя.

Окружающая среда невзрывоопасная, не содержащая агрессивных газов, паров в концентрациях, разрушающих металлы и изоляцию, не насыщенных водными парами и токопроводящей пылью.

Двигатели АПН 12/2 пожаробезопасны.

Вероятность возникновения пожара - не более 10^-6 в год.

Электродвигатели АПН 12/2 состоят из следующих основных деталей и сборочных единиц: статора, ротора, вентилятора, кожуха токоввода.

Оболочка двигателя выполнена из специального высокопрочного алюминиевого сплава, кожух вентилятора - стальной.
