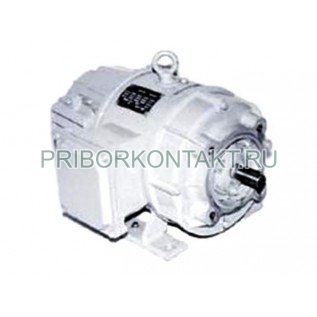

Коллекторный электродвигатель постоянного тока П22К

Также этот сельсин может называться: П-22-К, П 22 К, П22-К, П22 К, П-22К, П 22К, p22k, p-22-k, p 22 k.

П22К электродвигатель постоянного тока коллекторный предназначен для работы в электроприводах постоянного тока различных механизмов с питанием, как от полупроводниковых преобразователей, так и от генераторов.

Сфера применения: компрессоры и контроллеры электровозов.

Электродвигатели П22К представлены модификацией П22К-У2.

Технические характеристики П22К:

Максимальная мощность - не более 0,5 кВт.

Частота вращения - не более 1400 об/мин.

Потребляемый ток - 6,2 А; 8,7 А; 13,5 А.

Напряжение - 50 В; 75 В; 110 В.

Электродвигатели П22К выдерживают перегрузку по току:

- стабильное напряжение в течении 60 с - 2·I_н;

- меняющееся напряжение в течение 120 с - 1,5·I_н;

- в течение 20 с - 4·I_н.

Номинальный режим работы - продолжительный (S1).

Двигатели П22К допускают работу в режимах - от S2 до S8.

Класс нагревостойкости изоляции:

- для машин от 1 до 3 габаритов - класс В;

- для машин от 4 до 6 габаритов - класс Н, возможно исполнение класса F.

Степень защиты - IP-23.

Способ монтажа П22К- горизонтальный; вертикальный.

Тип двигателя - коллекторный.

Возбуждение - независимое; смешанное; параллельное; последовательное.

Масса - не более 43,8 кг.

По способу монтажа и конструктивному исполнению машины выполняются:

- с одним или двумя свободными концами;

- с горизонтальным расположением вала или вертикальным (свободным концом вала вверх или вниз);

- с лапами на станине или без лап;

- с фланцевым щитом со стороны противоположной коллектору или со щитом без фланца.

Условия эксплуатации П22К:

Температура окружающего воздуха - от -40° С до +40° С.

Относительная влажность при +25° С - до 98%.

Вибрация, ударные сотрясения, длительные наклонности машины от 45º в любую сторону при качке до 45º с периодом качки от 7 с до 9 с.

Климатическое исполнение - умеренный климат (У2).
