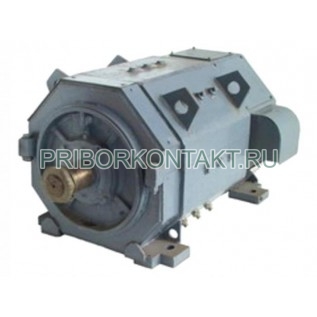

Коллекторный электродвигатель постоянного тока П11М

Также этот сельсин может называться: П-11-М, П 11 М, П11-М, П11 М, П-11М, П 11М, p11m, p-11-m, p 11 m.

П11М электродвигатель постоянного тока коллекторный предназначен для работы в электроприводах постоянного тока различных механизмов с питанием, как от полупроводниковых преобразователей, так и от генераторов.

Электродвигатели П11М используются для вентиляционных и отопительных систем пассажирских вагонов.

Технические характеристики П11М:

Максимальная мощность - не более 0,66 кВт.

Частота вращения - не более 3000 об/мин.

Потребляемый ток - не более 14,5 А.

Основные параметры двигателя П11М представлены в таблице:

Двигатели могут быть выполнены:

- на стабильное напряжение - 110 В; 220 В;

- на меняющееся напряжение - от 95 В до 170 В и от 175 В до 320 В.

Электродвигатели П11М выдерживают перегрузку по току:

- стабильное напряжение в течении 60 с - 2·I_н;

- меняющееся напряжение в течение 120 с - 1,5·I_н;

- в течение 20 с - 4·I_н.

Номинальный режим работы - продолжительный (S1).

Двигатели П11М допускают работу в режимах:

- кратковременном (S2);

- повторно-кратковременном (S3).

Класс нагревостойкости изоляции:

- для машин от 1 до 3 габаритов - класс В;

- для машин от 4 до 6 габаритов - класс Н, возможно исполнение класса F.

Степень защиты - IP-23.

Способ монтажа П11М - горизонтальный; вертикальный.

Тип двигателя - коллекторный.

Тип возбуждения - смешанное.

Габаритные размеры - 372×210×180 мм.

Масса - не более 18,5 кг.

По способу монтажа и конструктивному исполнению машины выполняются:

- с одним или двумя свободными концами;

- с горизонтальным расположением вала или вертикальным (свободным концом вала вверх или вниз);

- с лапами на станине или без лап;

- с фланцевым щитом со стороны противоположной коллектору или со щитом без фланца.

Условия эксплуатации П11М:

Температура окружающего воздуха - от -40° С до +40° С.

Относительная влажность при +25° С - до 98%.

Вибрация, ударные сотрясения, длительные наклонности машины от 45º в любую сторону при качке до 45º с периодом качки от 7 с до 9 с.

Климатическое исполнение - морское (М).
