Коллекторный электродвигатель постоянного тока П41

Также этот сельсин может называться: П-41, П 41, Пч1, p41, p-41, p 41.

П41 электродвигатель постоянного тока коллекторный предназначен для работы в электроприводах постоянного тока различных механизмов с питанием, как от полупроводниковых преобразователей, так и от генераторов.

Сфера применения - вентиляторы в пассажирских вагонах.

Электродвигатели П41 представлены модификациями: П41О4, П41УХЛ4, П41М, П41У2, П41У4.

Технические характеристики П41:

Максимальная мощность - не более 8 кВт.

Частота вращения - не более 3500 об/мин.

Потребляемый ток - не более 89,5 В.

Основные параметры двигателя П41 представлены в таблице:

КПД - не менее 68%.

Двигатели могут быть выполнены:

- на стабильное напряжение - 110 В; 220 В и 440 В;

- на меняющееся напряжение - от 95 В до 170 В и от 175 В до 320 В.

Электродвигатели П41 выдерживают перегрузку по току:

- стабильное напряжение в течении 60 с - 2·I_н;

- меняющееся напряжение в течение 120 с - 1,5·I_н;

- в течение 20 с - 4·I_н.

Класс нагревостойкости изоляции:

- для машин от 1 до 3 габаритов - класс В;

- для машин от 4 до 6 габаритов - класс Н, возможно исполнение класса F.

Степень защиты - IP-23.

Номинальный режим работы - продолжительный (S1).

Двигатели П41 допускают работу в режимах - от S2 до S8.

Срок непрерывной работы без обслуживания и контроля - 2000 ч.

Средний срок службы - 10 лет.

Средний ресурс до списания - 24 000 ч.

Средний срок службы до 1-го среднего ремонта - 6 лет.

Средний ресурс до 1-го среднего ремонта - 18 000 ч.

Замена подшипников - 12 000 ч.

Конструктивное исполнение электродвигателя П41:

- на лапах (IM1001);

- с фланцем (IM3001).

Способ охлаждения - с самовентиляцией.

Механические воздействия - по группе М8.

Способ возбуждения - независимый.

Направление вращения П41 - левое и правое.

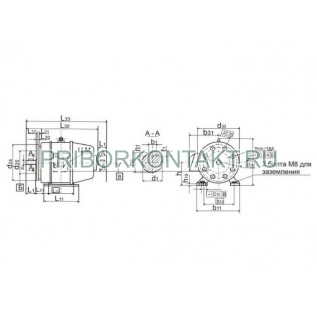

Габаритные размеры - не более 300×631×361 мм.

Масса - не более 90 кг.

Условия эксплуатации П41:

Температура окружающего воздуха - от -40° С до +40° С.

Относительная влажность при +25° С - до 98%.

Вибрация, ударные сотрясения, длительные наклонности машины от 45º в любую сторону при качке до 45º с периодом качки от 7 с до 9 с.

Климатическое исполнение:

- общеклиматическое исполнение (кроме морского) - О4;

- умеренный и холодный климат - УХЛ4;

- умеренный климат - У2; У4;

- морской умеренно-холодный климат - М.
