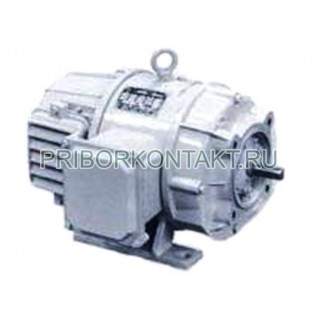

Коллекторный электродвигатель постоянного тока П31М

Также этот сельсин может называться: П-31-М, П 31 М, П31-М, П31 М, П-31М, П 31М, p31m, p-31-m, p 31 m.

П31М электродвигатель постоянного тока коллекторный предназначен для работы в электроприводах постоянного тока различных механизмов с питанием, как от полупроводниковых преобразователей, так и от генераторов.

Электродвигатели П31М применяются для компрессоров, обеспечивающих подъём токоприёмников электровозов и электропоездов.

Технические характеристики П31М:

Максимальная мощность - не более 3 кВт.

Частота вращения - не более 3000 об/мин.

Потребляемый ток - не более 33,2 А.

Основные параметры двигателя П31М представлены в таблице:

Двигатели могут быть выполнены:

- на стабильное напряжение - 110 В; 220 В;

- на меняющееся напряжение - от 95 В до 170 В и от 175 В до 320 В.

Электродвигатели П31М выдерживают перегрузку по току:

- стабильное напряжение в течении 60 с - 2·I_н;

- меняющееся напряжение в течение 120 с - 1,5·I_н;

- в течение 20 с - 4·I_н.

Класс нагревостойкости изоляции:

- для машин от 1 до 3 габаритов - класс В;

- для машин от 4 до 6 габаритов - класс Н, возможно исполнение класса F.

Степень защиты - IP-23.

Номинальный режим работы - продолжительный (S1).

Двигатели П31М допускают работу в режимах - от S2 до S8.

Срок непрерывной работы без обслуживания и контроля - 2000 ч.

Средний срок службы - 10 лет.

Средний ресурс до списания - 24 000 ч.

Средний срок службы до 1-го среднего ремонта - 6 лет.

Средний ресурс до 1-го среднего ремонта - 18 000 ч.

Замена подшипников - 12 000 ч.

Способ монтажа П31М - горизонтальный; вертикальный.

Тип двигателя - коллекторный.

Возбуждение - независимое; смешанное; параллельное; последовательное.

Направление вращения - левое и правое.

Возможно исполнение - с реверсивным вращением.

Габаритные размеры - 545×343×284 мм.

Масса - не более 54,5 кг.

По способу монтажа и конструктивному исполнению машины выполняются:

- с одним или двумя свободными концами;

- с горизонтальным расположением вала или вертикальным (свободным концом вала вверх или вниз);

- с лапами на станине или без лап;

- с фланцевым щитом со стороны противоположной коллектору или со щитом без фланца.

Условия эксплуатации П31М:

Температура окружающего воздуха - от -40° С до +40° С.

Относительная влажность при +25° С - до 98%.

Вибрация, ударные сотрясения, длительные наклонности машины от 45º в любую сторону при качке до 45º с периодом качки от 7 с до 9 с.

Климатическое исполнение - морское (М).
