Переход Г-Г-Ш (гнездо-гнездо-штырь) СР-50-94ФВ коаксиальный негерметичный с фиксацией сочленённого положения байонетным замковым устройством.
Используется для работы в электрических цепях радиочастотных трактов в диапазоне частот до 3000 МГц.
Предназначены для соединения сочленяющихся частей трёх соединителей и разветвления электромагнитной энергии, передаваемой по коаксиальному каналу.
Применяются в радиоэлектронном оборудовании и аппаратуре общего и специального назначения.
Переходы радиочастотные коаксиальные СР-50-94ФВ устойчивы к воздействию спецфакторов.
Обеспечивают быстрое и надёжное соединение для передачи высокочастотных сигналов, в том числе в условиях повышенной вибрации.
Категория качества: «ОТК», «ВП».
Технические условия:
- приёмка «5» ВР0.364.013ТУ.

Основные технические и эксплуатационные характеристики переходов радиочастотных СР-50-94ФВ:
● Конструкция: ...... розетка/розетка/вилка, тройник;
● Размер основного соединения: ...... 16,5-16,5-16,6 мм;
● Волновое сопротивление: ...... 50 Ом;
● Предельная частота: ...... 3,0 ГГц;
● Рабочее напряжение в нормальных условиях: ...... 1000 В;
● Сопротивление контактов «штырь–гнездо» и «корпус–корпус»: ...... 0,01 Ом;
● Материал корпуса: ...... латунь, бронза;
● Покрытие корпуса: ...... серебро, никель;
● Материал контакта: ...... латунь, бронза;
● Покрытие контакта: ...... серебро;
● Материал диэлектрика: ...... фторопласт;

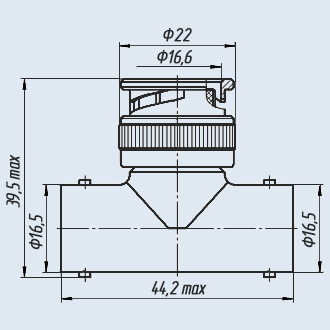

● Габариты (длина/ширина/высота): ...... 44,2/22,0/39,5 мм;
● Повышенная относительная влажность воздуха при +35°С: ...... 98 %;
● Диапазон рабочих температур: ...... -60 … +155 °С;
● Количество сочленений-расчленений: ...... 500;
● Масса соединителя: ...... 60,0 г.;
● Срок сохраняемости: ...... 15 лет.

Структура условного обозначения радиочастотных переходов:
СР-50-94ФВ
СР - соединитель радиочастотный;
50 - величина волнового сопротивления, Ом;
94 - порядковый номер разработки;
Ф или П - изоляционный материал - фторопласт или полиэтилен;
В - всеклиматическое исполнение по ГОСТ В 2039404-81.

Пример записи при заказе:
Переход СР-50-94ФВ ВР0.364.013ТУ.
