Переход коаксиально-полосковый СРГ-50-751ФВ

Переход коаксиально-полосковый СРГ-50-751ФВ герметичный радиочастотный для объёмного монтажа резьбового сочленения.
Используется для работы в электрических цепях радиочастотных трактов в диапазоне частот до 18000 МГц.
Предназначены для соединения коаксиальной и полосковой линий в радиоэлектронном оборудовании и аппаратуре общего и специального назначения.
Переходы радиочастотные коаксиальные СРГ-50-751ФВ устойчивы к воздействию спецфакторов.
Обеспечивают быстрое и надёжное соединение для передачи высокочастотных сигналов, в том числе в условиях повышенной вибрации.
Категория качества: «ОТК», «ВП».
Технические условия:
- приёмка «5» ВР0.364.049ТУ.

Основные технические и эксплуатационные характеристики переходов радиочастотных СРГ-50-751ФВ:
● Конструкция: ...... розетка;
● Размер основного соединения: ...... М6х0,5;
● Волновое сопротивление: ...... 50 Ом;
● Предельная частота: ...... 18,0 ГГц;
● Рабочее напряжение в нормальных условиях: ...... 200 В;
● Сопротивление контактов «штырь–гнездо» и «корпус–корпус»: ...... 0,01 Ом;
● Тип резьбы: ...... метрическая;
● Материал корпуса: ...... нержавеющая сталь;
● Материал контакта: ...... прецизионный сплав, бронза;
● Покрытие контакта: ...... никель, серебро;
● Материал диэлектрика: ...... фторопласт, стекло;

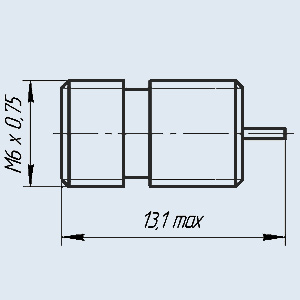

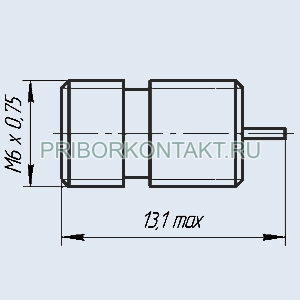

● Габариты (длина/ширина/высота): ...... 13,1/6,0/6,0 мм;
● Повышенная относительная влажность воздуха при +35°С: ...... 98 %;
● Диапазон рабочих температур: ...... -60 … +155 °С;
● Количество сочленений-расчленений: ...... 250;
● Масса соединителя: ...... 1,2 г.;
● Срок сохраняемости: ...... 20 лет.

Структура условного обозначения радиочастотных переходов:
СРГ-50-751ФВ
СР - соединитель радиочастотный;
Г - герметичное исполнение;
50 - величина волнового сопротивления, Ом;
751 - порядковый номер разработки;
Ф или П - изоляционный материал - фторопласт или полиэтилен;
В - всеклиматическое исполнение по ГОСТ В 2039404-81.

Пример записи при заказе:
Переход СРГ-50-751ФВ ВР0.364.049ТУ.
