Описание товара

СР-50-108ФВ
Вилки кабельные прямые СР-50-108ФВ коаксиальные негерметичные объёмного монтажа резьбового сочленения.
Предназначены для работы в электрических цепях радиочастотных трактов в диапазоне частот до 3000 МГц.
Применяются для соединения и разъединения электрических цепей радиочастотных трактов (кабелей, узлов и блоков) в аппаратуре общего и специального назначения.
Обеспечивают быстрое и надёжное соединение для передачи высокочастотных сигналов, в том числе в условиях повышенной вибрации.
Соединители радиочастотные коаксиальные СР-50-108ФВ устойчивы к воздействию спецфакторов.
Марка присоединяемого кабеля: РК50-1-11; РК50-1-12; РК50-1-21.
Категория качества: «ОТК», «ВП».
Технические условия:
- приёмка «5» ВР0.364.026ТУ.

Основные технические характеристики соединителей радиочастотных СР-50-108ФВ:
● Размер основного соединения: ...... М6х0,5;
● Волновое сопротивление: ...... 50 Ом;
● Предельная частота: ...... 3 ГГц;
● Рабочее напряжение в нормальных условиях: ...... 100 В;
● Сопротивление контактов «штырь–гнездо» и «корпус–корпус»: ...... 0,01 Ом;
● Тип резьбы: ...... метрическая;
● Материал корпуса и контакта: ...... латунь;
● Покрытие корпуса и контакта: ...... серебро;
● Материал диэлектрика: ...... фторопласт;
● Диапазон рабочих температур: ...... -60 … +155 °С;
● Повышенная относительная влажность воздуха при +35°С: ...... 98 %;
● Количество сочленений-расчленений: ...... 100;

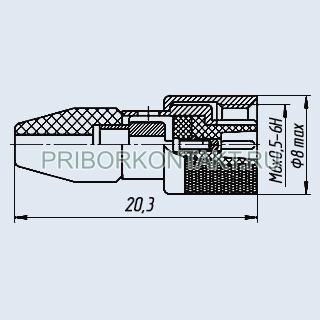

● Габариты (длина/ширина/высота): ...... 20,3/8,0/8,0 мм;
● Масса соединителя: ...... 2,5 г.;
● Срок сохраняемости: ...... 15 лет.

Структура условного обозначения радиочастотных коаксиальных соединителей:
СР-50-108ФВ
СР - соединитель радиочастотный;
50 - величина волнового сопротивления, Ом;
108 - порядковый номер разработки;
Ф или П - изоляционный материал - фторопласт или полиэтилен;
В - всеклиматическое исполнение по ГОСТ В 2039404-81.

Пример записи при заказе:
Вилка СР-50-108ФВ ВР0.364.026ТУ.
