СР-75-166ФМВ

СР-75-166ФМВ
Розетки приборные прямые СР-75-166ФМВ коаксиальные негерметичные радиочастотные для объёмного монтажа резьбового сочленения, модернизированные.
Предназначены для работы в электрических цепях радиочастотных трактов в диапазоне частот до 10000 МГц.
Применяются для соединения и разъединения электрических цепей радиочастотных трактов в радиоэлектронной аппаратуре общего и специального назначения.
Обеспечивают быстрое и надёжное соединение для передачи высокочастотных сигналов, в том числе в условиях повышенной вибрации.
Соединители радиочастотные коаксиальные СР-75-166ФМВ устойчивы к воздействию спецфакторов.
Категория качества: «ОТК», «ВП», «ОС».
Технические условия:
- приёмка «5» ВР0.364.007ТУ;
- приёмка «9» ВР0.364.007ТУ, ВР0.364.055ТУСД.

Основные технические и эксплуатационные характеристики соединителей радиочастотных СР-75-166ФМВ:
● Размер основного соединения: ...... М18х1;
● Волновое сопротивление: ...... 75 Ом;
● Предельная частота: ...... 10,0 ГГц;
● Рабочее напряжение в нормальных условиях: ...... 1000 В;
● Сопротивление контактов «штырь–гнездо» и «корпус–корпус»: ...... 0,01 Ом;
● Тип резьбы: ...... метрическая;
● Материал корпуса: ...... латунь;
● Покрытие корпуса: ...... никель;
● Материал контакта: ...... бронза;
● Покрытие контакта: ...... серебро;
● Материал диэлектрика: ...... фторопласт;

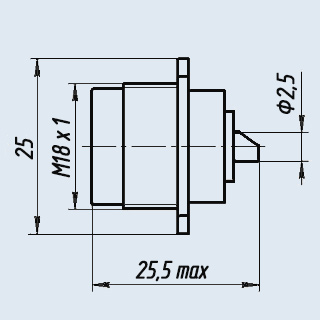

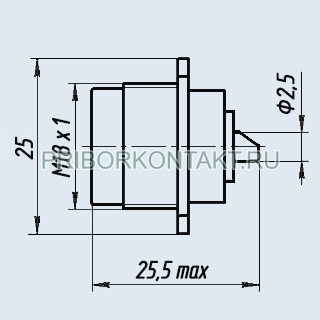

● Габариты (длина/ширина/высота): ...... 25,5/25,0/25,0 мм;
● Повышенная относительная влажность воздуха при +35°С: ...... 98 %;
● Диапазон рабочих температур: ...... -60 … +155 °С;
● Количество сочленений-расчленений: ...... 500;
● Масса соединителя: ...... 19,0 г.;
● Срок сохраняемости: ...... 20 лет.

Структура условного обозначения радиочастотных коаксиальных соединителей:
СР-75-166ФМВ
СР - соединитель радиочастотный;
75 - величина волнового сопротивления, Ом;
166 - порядковый номер разработки;
Ф или П - изоляционный материал - фторопласт или полиэтилен;
М - модернизированный вариант исполнения;
В - всеклиматическое исполнение по ГОСТ В 2039404-81.

Пример записи при заказе:
Розетка ОС СР-75-166ФМВ ВР0.364.007ТУ, ВР0.364.055ТУСД.
