Соединители СНП336-67РП11

СНП336-67РП11
Соединители СНП336-67РП11 электрические низкочастотные прямоугольные малогабаритные сдвоенные для объемного монтажа врубного сочленения.
Используются для соединения и разъединения электрических цепей в электронной аппаратуре специального назначения.
Предназначены для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного токов.
Соединители СНП336 состоят из двух частей: вилки или розетки приборной.
Конструктивное исполнение: вилки, розетки приборные с прямым кожухом, с отверстиями под крепление кожуха или без кожуха.
Тип сочленения: врубное.
Покрытие контактов: контакты под объемный монтаж покрыты золотом или серебром.
Взаимосочленение: соединители СНП336 ЦСНК.434427.001ТУ взаимозаменяемы и взаимосочленяемы с соединителями РПКМ1-4 выпускаемыми по АВ0.364.040ТУ.
Соединители СНП336 изготовляют для внутреннего монтажа во всеклиматическом исполнении «В» по ГОСТ РВ 20.39.414.1.

Категория качества: «ВП», «ОСМ».
Технические условия:
- приёмка «5» ЦСНК.434427.001ТУ;
- приёмка «7» ЦСНК.434427.001ТУ, РД В 22.02.218.

Гарантийный срок хранения соединителей СНП336-67РП11 - 20 лет со дня изготовления.
Гарантийная наработка:
- 15000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

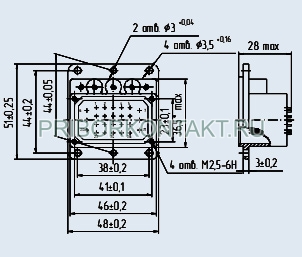

Расшифровка условного обозначения:
СНП336-67РП11
СНП - Тип соединителя;
336 - Номер разработки;
67 - Количество контактов;
Р - Тип контакта: В - штыревой, Р - гнездовой;
П - Способ монтажа: П - пайка;
1 - Тип хвостовика: 1 - хвостовик для объемного монтажа;
1 - Покрытие рабочей части контакта: 1 - золото, 2 - серебро;
1 - Тип кожуха: 1 - кожух прямой неэкранированный, 7 - корпус соединителя с отверстиями для кожуха.
Для соединителя без кожуха и без отверстий на корпусе под кожух цифра не проставляется.

Основные технические и эксплуатационные характеристики соединителей СНП336:

Общие характеристики соединителей СНП336:
Тип соединителя:	прямоугольный, низкочастотный, малогабаритный, одинарный, для объемного монтажа
Климатическое исполнение:	всеклиматическое по ГОСТ РВ 20.39.414.1
Состав соединителя:	вилка приборная, розетка приборная
Конструктивное исполнение:	с прямым кожухом; с отверстиями под крепление кожуха; без кожуха.
Покрытие контактов:	золото, серебро
Способ монтажа проводов:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей СНП336:
Общее количество контактов:	26, 38, 45, 57, 67.
Сопротивление контактов, не более, МОм: - диаметр контакта, 1,0 мм: - диаметр контакта, 2,5 мм:	5 2,5
Рабочий ток на контакт, не более, А: - диаметр контакта, 1,0 мм: - диаметр контакта, 2,5 мм:	1,0....1,3 2,6....6,0
Максимальный ток на контакт, не более, А: - диаметр контакта, 1,0 мм: - диаметр контакта, 2,5 мм:	4,0 8,0
Максимальное рабочее напряжение ( в зависимости от соединителя), В:	100, 350, 400, 800, 1000
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	1000
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	5....2500 150 (15)
Механический удар, одиночного действия с ускорением, м/с2 (g):	5000 (500)
Механический удар, многократного действия с ускорением, м/с2 (g):	750 (75)
Линейное ускорение, м/с2 (g):	1500 (150)
Рабочая температура окружающей среды, °C:	от -65 до +100
Атмосферное пониженное давление, Па (мм рт.ст.):	1,3х10-4 (10-6)
Минимальная наработка, часов:	15000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	20
