Соединители РШ2Н-2-15

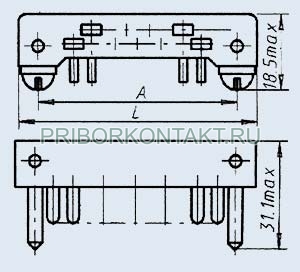

Соединители РШ2Н-2-15 электрические низкочастотные прямоугольные малогабаритные для печатного и объёмного монтажа.
Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока напряжением до 400 В.
Применяются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры специального и общего назначения.
Соединители состоят из двух частей: ППиС РГ1Н-2 (розетка) и ППиС РШ2Н-2 (вилка).
Вилки и розетки поставляются отдельно (без сборки).
Детали ловителей поставляются комплектно с соединителями в специальной упаковке.
Розетки поставляются с цельным и сборным изолятором, по согласованию с потребителем розетки могут поставляться с отличительным узлом крепления.
Вид покрытия рабочей поверхности контактов - серебро.
Соединители РШ2Н-2 предназначены для внутреннего монтажа и изготавливаются в климатическом исполнении «УХЛ2.1» по ГОСТ 15150-69.

Категория качества: «ОТК», «ВП».
Технические условия:
- приёмка «1» НЩ0.364.003ТУ;
- приёмка «5» ОЮ0.364.007ТУ.

Гарантийный срок хранения соединителей РШ2Н-2 - 15 лет со дня изготовления.
Гарантийная наработка:
- 5000 часов во всех режимах и условиях, допускаемых ТУ;
- 130000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
РШ2Н-2-15
ППиС - тип соединителя ручного сочленения (расчленения);
Р - соединитель (разъем);
Ш - часть соединителя: Ш – штыревой контакт вилка для печатного монтажа, Г – гнездовой контакт розетка для объемного монтажа;
2 - часть соединителя: 2- ответная часть для печатного монтажа, 1- приборная часть для печатного монтажа
Н - низкочастотный;
2 - принадлежность к данным ТУ;
15 - исполнение соединителя:
- 13 - 8-контактная вилка однорядная;
- 14 - 15-контактная вилка однорядная;
- 15 - 15-контактная вилка двухрядная;
- 16 - 21-контактная вилка двухрядная;
- 17 - 31-контактная вилка двухрядная;
- 18 - 49-контактная вилка двухрядная;
- 21 - 8-контактная розетка однорядная;
- 23 - 15-контактная розетка однорядная;
- 25 - 15-контактная розетка двухрядная;
- 27 - 21-контактная розетка двухрядная;
- 29 - 31-контактная розетка двухрядная;
- 31 - 49-контактная розетка двухрядная.

Основные технические характеристики соединителей РГ1Н-2, РШ2Н-2 (ППиС) :

Общие характеристики соединителей РГ1Н-2, РШ2Н-2:
Тип соединителя:	прямоугольный, низкочастотный, малогабаритный для объемного и печатного монтажа
Климатическое исполнение:	УХЛ
Состав соединителя:	гнездовой контакт (розетка), штыревой контакт (вилка)
Вид корпуса:	блочный (приборный)
Конструктивное исполнение:	приборная часть для печатного или объемного монтажа
Покрытие контактов:	серебро
Способ монтажа проводов:	пайкой
Монтаж:	внутренний
Технические параметры соединителей РГ1Н-2, РШ2Н-2:
Общее количество контактов:	5, 8, 15, 21, 31, 49
Сопротивление контактов, не более, МОм:	10
Рабочий ток на контакт, А:	5
Максимальное рабочее напряжение, В:	420
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Электрическая прочность изоляции, В:	1600
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	1....2000 150 (15)
Атмосферное пониженное давление, мм рт.ст.:	1x10-12
Рабочая температура окружающей среды, °C:	от -60 до +155
Повышенная относительная влажность воздуха при температуре 35°C, %:	98
Минимальная наработка, часов:	5000
Число сочленений-расчленений:	500
Срок сохраняемости, лет:	20
