РППМ27-30 розетка

РППМ27-30 розетка

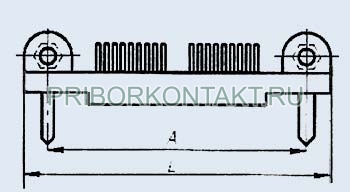

Соединители РППМ27-30 розетка - низкочастотные прямоугольные низковольтные малогабаритные для печатного монтажа.
Предназначены для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного токов, а также в радиочастотных цепях частотой до 700 МГц при напряжении до 100 В и силе тока до 1 А.
Применяются для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры специального назначения.
Соединители РППМ27 состоят из двух частей: приборной (блочной) вилки или розетки.
Метод монтажа - пайка.
Количество контактов: 30, 60, 90.
Соединители РППМ27 предназначены для внутреннего монтажа и изготавливаются в климатическом исполнении «УХЛ».

Категория качества: «ВП», «ОСМ».
Технические условия:
- приёмка «5» ГЕ0.364.234ТУ;
- приёмка «7» ГЕ0.364.234ТУ, П0.070.052.

Гарантийный срок хранения соединителей РППМ27 - 15 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 130000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Основные технические характеристики соединителей РППМ27:

Общие характеристики соединителей РППМ27:
Тип соединителя:	прямоугольный, малогабаритный, для печатного монтажа
Климатическое исполнение:	УХЛ
Состав соединителя:	вилка (штырь), розетка (гнездо)
Вид корпуса:	блочный (приборный)
Конструктивное исполнение:	розетка прямая под печатный монтаж; вилка прямая под печатный монтаж.
Покрытие контактов:	золото
Способ монтажа проводов:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей РППМ27:
Общее количество контактов:	30, 60, 90
Сопротивление контактов, не более, Ом:	0,08
Рабочий ток на контакт, А:	1
Максимальное рабочее напряжение, В:	100
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	1000
Емкость между любыми контактами, не более, пФ:	3,5
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение g:	1....300 5
Механический удар, многократного действия g:	15
Линейное ускорение, g:	100
Рабочая температура окружающей среды, °C:	от -60 до +85
Повышенная относительная влажность воздуха при температуре 35°C, %:	98
Минимальная наработка, часов:	1000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	15
