Соединители РШАВПР-6-1

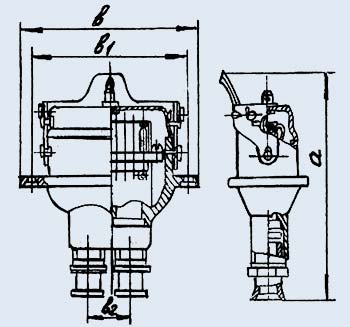

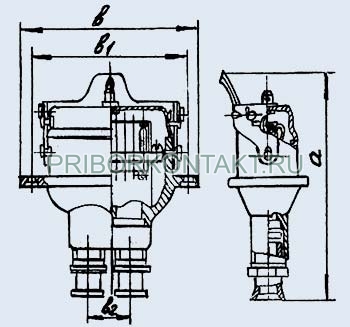

Соединители РШАВПР-6-1 электрические низкочастотные прямоугольные нормальных габаритов для внутреннего или наружного монтажа.
Предназначены для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного тока напряжением до 600 В.
Применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.
Соединители состоят из штыревой РШАВ (вилка) и гнездовой РШАГ (розетка) частей с установкой их в корпусах и без корпусов.
Соединители без корпуса предназначены для внутреннего монтажа, в корпусном исполнении - для наружного монтажа.
Для предупреждения саморасчленения соединителей, установленных в корпусах, предусмотрены замки-скобы, фиксирующие сочлененное положение частей соединителя.
Корпуса имеют выводы для закрепления жгута проводов, расположенные по направлению сочленения частей соединителя, а также под углом и в боковом направлении выводы снабжены втулками для непосредственного закрепления жгута проводов.
Соединители, имеющие кабельные (кроме проходных) корпуса, изготавливаются в пылебрызгозащищенных (с уплотнительной прокладкой) корпусах и комплектуются металлическими или пластмассовыми заглушками.
Покрытие контактов: серебро, олово-висмут.
Подсоединение проводов к хвостовикам контактов методом пайки.
Соединители РШАВ изготавливаются в климатическом исполнении «УХЛ» или «В» по ГОСТ 15150-69.

Категория качества: «ВП», «ОС».
Технические условия:
- приёмка «5» ПЩ0.364.015ТУ;
- приёмка «9» ПЩ0.364.015ТУ, НЩ0.364.005ТУ.

Гарантийный срок хранения соединителей РШАВ - 15 лет со дня изготовления.
Гарантийная наработка:
- 5000 часов во всех режимах и условиях, допускаемых ТУ;
- 130000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Основные технические характеристики соединителей РША:

Общие характеристики соединителей РША:
Тип соединителя:	прямоугольный, низкочастотный, для внутреннего и наружного монтажа
Климатическое исполнение:	УХЛ, В
Состав соединителя:	вилка, розетка
Вид корпуса:	блочный (приборный), кабельный, проходной
Исполнение монтажной части::	без корпуса, прямой корпус, угловой корпус
Покрытие контактов:	серебро, олово-висмут
Способ монтажа проводов:	объемный, пайкой
Монтаж:	внутренний, наружный
Технические параметры соединителей РША:
Общее количество контактов:	6, 8, 10, 14, 20
Сопротивление контактов, не более, Ом:	0,01
Рабочий ток на контакт, А:	6
Максимальное рабочее напряжение, В:	600
Сопротивление изоляции в нормальных климатических условиях, не менее, ГОм:	10
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	5....200 100 (10)
Механический удар, одиночного действия с ускорением, м/с2 (g):	1500 (150)
Механический удар, многократного действия с ускорением, м/с2 (g):	1500 (150)
Рабочая температура окружающей среды, °C:	от -60 до +85
Повышенная относительная влажность воздуха при температуре 40°C, %:	98
Минимальная наработка, часов:	5000
Количество сочленений-расчленений:	1000
Срок сохраняемости, лет:	15
