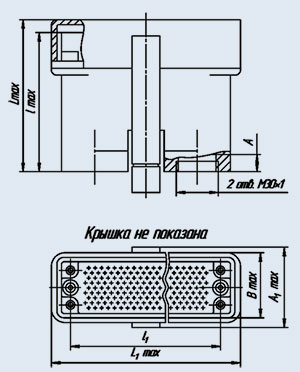

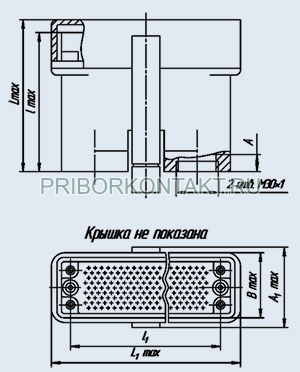

6Р-150В розетка кабельная

6Р-150В розетка кабельная
Соединители 6Р-150В розетка кабельная - прямоугольные низкочастотные объёмного монтажа врубного сочленения.
Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 115 В (амплитудное значение).
Применяются для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.
Соединители типа 6Р состоят из вилки и розетки.
Вилки и розетки могут быть как приборными (блочными), так и кабельными.
Монтаж проводов - пайкой.
Сочленение соединителей - врубное.
Покрытие контактов - золото, серебро.
Соединители изготавливаются в климатическом исполнении [УХЛ] по ГОСТ В 20.39.404-81.

Категория качества: «ВП».
Технические условия:
- приёмка «5» ИЮ0.364.030ТУ.

Расшифровка условного обозначения:
6Р-150В розетка кабельная
6Р - тип соединителя;
150 - количество контактов;
В - вид покрытия контактов: А - золото; В - серебро.

Основные технические характеристики соединителей 6Р:

Общие характеристики соединителей 6Р:
Тип соединителя:	прямоугольный, низкочастотный, нормальных габаритов
Климатическое исполнение:	УХЛ по ГОСТ В 20.39.404-81
Состав соединителя:	вилка, розетка
Вид корпуса:	блочный (приборный), кабельный
Исполнение монтажной части:	без кожуха, с прямым кожухом
Вид сочленения:	врубное
Покрытие контактов:	золото, серебро
Способ монтажа проводов:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей 6Р:
Общее количество контактов:	100, 150
Сопротивление контактов, не более, МОм:	15
Рабочий ток, А:	2
Максимальное рабочее напряжение, В:	115
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	1000
Емкость между любыми контактами, не более, пФ:	6
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	20....2500 25 (2,5)
Механический удар, многократного действия с ускорением, м/с2 (g):	350 (35)
Атмосферное пониженное давление, Па (мм рт.ст.):	0,67x103 (5)
Рабочая температура окружающей среды, °C:	от -60 до +85
Минимальная наработка, часов:	1500
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	25
