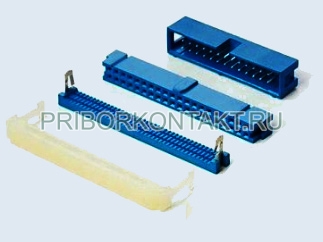

Соединители СНП347-10ВП31-В электрические низкочастотные прямоугольные для печатного монтажа в отверстие печатной платы.
Применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общепромышленного назначения.
Предназначены для работы в электрических цепях постоянного, переменного и импульсного токов.
Соединители СНП347 состоят из двух частей: вилки или розетки.
Хвостовики контактов розетки предназначены для монтажа на плоский ленточный кабель методом врезания при запрессовке.
Хвостовики контактов вилки - для печатного монтажа.
Шаг контактов: 2,54 мм.
Покрытие контактов: золото, серебро.
Соединители изготовляют для внутреннего монтажа в климатическом исполнении «В» или «УХЛ» по ГОСТ 15150-69.
Соединители СНП347 являются аналогами соединителей серии IDS, SEK 18.

Категория качества: «ОТК», «ВП».
Технические условия:
- приёмка «1» РЮМК.430420.021ТУ;
- приёмка «5» РЮМК.430420.012ТУ.

Гарантийный срок хранения соединителей СНП347-10ВП31-В - 20 лет со дня изготовления.
Гарантийная наработка:
- 15000 часов во всех режимах и условиях, допускаемых ТУ;
- 130000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
СНП347-10ВП31-В
СНП - Тип соединителя;
347 - Порядковый номер разработки;
10 - Количество контактов;
В - Часть соединителя: Р - розетка, В - вилка;
П - Способ монтажа: П - пайкой, В - врезание;
3 - Конструктивное исполнение:
- 1 - хвостовик вилочного типа;
- 2 - хвостовик для прямого монтажа в отверстие печатной платы;
- 3 - хвостовик для углового монтажа в отверстие печатной платы;
3 - Покрытие контактов: 1 - золото, 2 - серебро;
1 - Наличие фиксатора только у вилок;
В - Всеклиматическое исполнение.

Основные технические и эксплуатационные характеристики соединителей СНП347:

Общие характеристики соединителей СНП347:
Тип соединителя:	прямоугольный, низкочастотный, для печатного монтажа
Климатическое исполнение:	«В» или «УХЛ» по ГОСТ 15150-69
Состав соединителя:	штыревой контакт (вилка ), гнездовой контакт (розетка)
Конструктивное исполнение:	для прямого монтажа в отверстие печатной платы; для углового монтажа в отверстие печатной платы.
Покрытие контактов:	золото, серебро
Способ монтажа проводов:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей СНП347:
Общее количество контактов:	10, 14, 16, 20, 24, 26, 30, 34, 40, 50, 60, 64
Сопротивление контактов, не более, МОм:	15
Рабочий ток на контакт, не более, А:	1
Максимальное рабочее напряжение, В:	250
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Электрическая прочность изоляции, не менее, В:	1200
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	1....2000 100 (10)
Рабочая температура окружающей среды, °C:	от -65 до +85
Атмосферное пониженное давление, мм рт.ст.:	5
Повышенная относительная влажность воздуха при температуре +35°C, %:	98
Минимальная наработка, часов:	15000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	20
