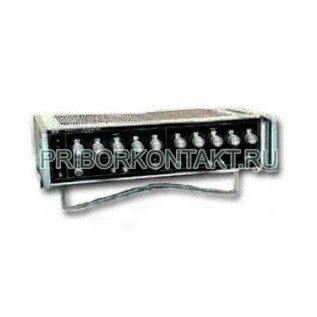

Усилитель измерительный У2-11

У2-11

Усилитель селективный У2-11

Также этот прибор может называться: У2 11, У211, u2-11, u211, u2 11.

У2-11 усилитель селективный предназначен для исследования, настройки и испытаний систем и приборов, используемых в измерительной технике, связи, автоматике, машино- и приборостроении.

Технические характеристики У2-11:

Число независимых каналов - 2.

Режимы работы канала:

- фильтр нижних частот (ФНЧ);

- фильтр верхних частот (ФВЧ);

- фильтр полосовой (частотно-селективный) (ФП).

Диапазон усиливаемых частот:

- для ФВЧ - от 1 Гц до 200 кГц;

- для ФНЧ - от 0 до 99 кГц.

Диапазон перестройки частоты:

- для ФНЧ, ФВЧ - от 1 Гц до 99 кГц;

- для ФП - от 10 Гц до 99 кГц.

Основная погрешность У2-11 установки частоты - от ±5% до ±8%.

Коэффициент передачи по напряжению для каждого канала - 0; 10 дБ; 20 дБ.

Основная погрешность ступени регулирования коэффициента передачи по напряжению 10 дБ - ± от 0,2% до 0,8%.

Крутизна спада частотной характеристики У2-11 для ФНЧ и ФВЧ - 24 дБ/окт.

Ослабление сигнала для ФП:

- для одного канала - 34±6 дБ;

- при последовательном включении каналов - 68±12 дБ.

Относительное затухание сигнала в полосе задерживания:

- для ФНЧ и ФВЧ - не менее 70 дБ;

- для ФП - 60 дБ.

Коэффициент гармоник - от 0,01% до 0,5%.

Программное управление в КОП:

- функции интерфейса П1, СП1, ДМ2, ЗП1 по ГОСТ 26.003 - 80;

- программирование частоты, коэффициента передачи, режима работы.

Потребляемая мощность - 40 В·А.

Габаритные размеры - 480×120×300 мм.

Масса У2-11 - не более 10 кг.

Усилители У2-11 представляют собой двухканальный активный фильтр, в каждом канале которого осуществляется перестройка частоты, коэффициента передачи, режима работы.
