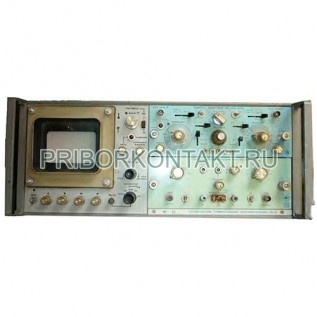

Осциллограф С8-12

Также этот прибор может называться: С8 12, С812, s8-12, s8 12, s812, c8-12, c8 12, c812.

С8-12 осциллограф запоминающий вместе со сменными блоками в каналах вертикального и горизонтального отклонения предназначен для исследования формы периодических и однократных электрических сигналов на экране ЭЛТ путем запоминания и фотографирования.

Осциллографы С8-12 применяются в радиоэлектронике, акустике и гидроакустике, моторостроении, медицине, материаловедении. Обеспечивают высокую скорость записи и автоматическую установку яркости при переключении длительности развертки.

Диапазон измеряемых напряжений - от 30 мкВ до 300 В.

Диапазон измеряемых интервалов времени - от 35 нс до 150 с.

Скорость записи в режиме запоминания - не более 4000 км/с.

Количество делений рабочей площади экрана:

- по вертикали - 6;

- по горизонтали - 10.

Длина деления экрана - 0,8 см.

Ширина линии луча - 1 мм.

Минимальная частота следования развертки при наблюдении максимально быстрого процесса в режиме обычного осциллографирования - 300 Гц.

Время воспроизведения - 40 с.

Время сохранения - 7 ч.

Множитель растяжки для С8-12 - 1 и 0,1.

Прямоугольные импульсы положительной полярности:

- с частотой - 50 Гц;

- с амплитудой - 5 В и 0,5 В.

Постоянное положительное напряжение - 5 В.

Частота синусоидального сигнала стабилизированного кварцем - 1 МГц.

Погрешность измерения амплитуды и интервалов времени - 10%.

Погрешность установки осциллограф С8-12:

- амплитуды калибровочного напряжения - 3%;

- частоты калибровочного напряжения - 0,05%.

Коэффициент отклонения:

- в положении «Множитель развертки ?1» - 0,7±0,2 В/дел;

- в положении «Множитель развертки ?0,1» - 0,07±0,02 В/дел.

Входное сопротивление - 5,6±1 кОм.

Уровень постоянного напряжения на входе - ±1 В.

Максимально допустимая амплитуда входного сигнала - 10 В.

Амплитуда входного сигнала - от 1 В до 30 В.

Диапазон рабочих частот - от 50 Гц до 50 МГц.

Входное сопротивление - 0,9±0,2 кОм.

Осциллографы С8-12 выпускаются в вариантах:

- базовый блок; усилитель Я40-1100 ; блок развертки Я40-2900;

- базовый блок; усилитель Я40-1102; блок развертки Я40-2900;

- базовый блок; усилитель Я40-1700; блок развертки Я40-2700.

Полоса пропускания с усилителем:

- Я40-1100 - от 0 до 50 МГц;

- Я40-1102 - от 0 до 10 МГц;

- Я40-1700 - от 0 до 3,5 ГГц.

Минимальный коэффициент отклонения с усилителем:

- Я40-1100 - 10 мВ/дел;

- Я40-1102 - 0,5 мВ/дел;

- Я40-1700 - 5 мВ/дел.

Входное сопротивление С8-12 с усилителем:

- Я40-1100, Я40-1102 - 1 МОм;

- Я40-1700 - 50 Ом.

Развертка ждущая с блоком:

- Я40-2700 - от 0,1 нс/дел до 5 мкс/дел;

- Я40-2900 - от 10 нс/дел до 15 с/дел.

Максимальная частота синхронизации с блоком:

- Я40-2700 - 1 ГГц;

- Я40-2900 - 50 МГц.

Тип индикатора - ЭЛТ 13ЛН10.

Уровень постоянного напряжения на входе осциллографа С8-12 - ±0,5 В.

Питание от сети переменного тока:

- с напряжением - 220±22 В;

- с частотой - 50±0,5 Гц.

Потребляемая мощность - 300 В?А.

Размер рабочей части экрана - 50?80 мм.

Габаритные размеры - 200?480?475 мм.

Масса - не более 27 кг.

Температура окружающего воздуха - от +10° С до +40° С.

Относительная влажность при +20° С - до 95%.
