Описание товара

Е7-14

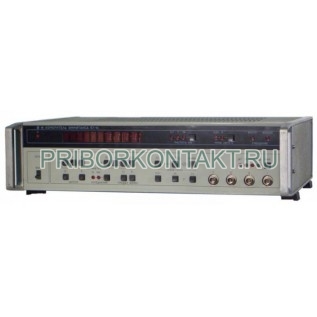

Измеритель RLC Е7-14 (Е714, Е7 14, e7-14, e714, e7 14, Є7-14)
Предназначен для измерения иммитансных параметров электрорадиокомпонентов: резисторов, конденсаторов, катушек индуктивности.
Рабочие частоты прибора 0,1; 1 и 10 кГц с погрешностью установки не более 0,01%
Два уровня измерительного сигнала, В: 2 + 0,4(40 + 8)х 10-3
Выходное сопротивление источника сигнала, Ом: 100±20

Измеритель RLC Е7-14 цифровой предназначен для измерения иммитансных параметров электрорадиокомпонентов: резисторов, конденсаторов, катушек индуктивности. Прибор Измеритель RLC Е7-14 измеряет следующие иммитансные параметры:
- параллельную и последовательную емкость (СP,CS);
- параллельную и последовательную индуктивность (LР, LS );
- параллельное и последовательное сопротивление (RР, RS);
- параллельную проводимость (G);
- фактор потерь (D);
- добротность (Q).
Прибор Измеритель иммитанса Е7-14 может работать в системах организованных в линию коллективного пользования. Применяется для входного и выходного контроля радиокомпонеитов, исследования параметров элементов цепей, полупроводниковых структур, компарирования мер иммитанса. измерения физических величин при помощи датчиков-преобразователей.
Четырехпарное включение исследуемых объектов в измерительную цепь обеспечивает высокие метрологические характеристики прибора Измеритель RLC Е7-14 цифровой. Наличие режима низкого уровня сигнала позволяет использовать прибор для измерения параметров нелинейных объектов. Предусмотрена возможность подачи смешения по напряжению на измеряемый объект от внутреннего (до № В) и от внешнего (до 120 В) источников.
Измерители RLC Е7-14 цифровые позволяют усреднять результаты последовательных измерений для увеличения разрешающей способности. Могут работать в составе АИС через КОП.

Технические характеристики
Рабочие частоты прибора 0,1; 1 и 10 кГц с погрешностью установки не более 0,01%
Два уровня измерительного сигнала, В
2+0,4(40+8) ·10-3
Выходное сопротивление источника сигнала, Ом
100±20
Емкость С на частотах 0,1; 1; 10кГц
Предел измерения
0,1
1
10
1
0,0001-1,6000нФ
0,01-160,00пФ
0,001-16,000пФ
2
0,001-16,000нФ
0.1-1600.0пФ
0,01-160,00пФ
3
0,01-160,00нФ
0,001-16,000нФ
0,0001-1,6000нФ
4
0,0001-1,6000мкФ
0,01-160,00нФ
0,001-16,000нФ
5
0,001-16,000мкФ
0,1-1600,0нФ
0,01-160,00нФ
6
16,000-160,0мкФ
1,6000-16,00мкФ
160,00-1600нФ
7
0,16000-1,600мФ
16,000-160,0мкФ
1,.6000-16,00мкФ
8
1,600-16,00мФ
160,0-1600мкФ
16,000-160,0мкФ
Индуктивность L на частотах, 0,1; 1; 10 кГц
Предел измерения
0,1
1
10
1
1,6000-16,00кГн
160,00-1600Гн
16,000-160,0Гн
2
160,00-1600Гн
16,000-160,0Гн
1,6000-16,00Гн
3
16,000-160,0Гн
1,6000-16,00Гн
160,00-1600мГн
4
1,6000-16,00Гн
160,00-1600мГн
16,000-160,0мГн
5
160,00-1600мГн
16,000-160,0мГн
1,6000-16,00мГн
6
0,01-160,00мГн
0,001-16,000мГн
0,1-1600мГн
7
0,001-16,00мГн
0,1-1600мкГн
0,01-160,00мкГн
8
0,1-1600,0мкГн
0,01-160,00мкГн
0,001-16,000мкГн
Фактор потерь и добротность измеряется в пределах от 10-4 до 104 Е7-14
Предел измерения
G
R
1
0,0001-1,000 мкСм
1,000-10,00 МОм (до 1000МОм)
2
0,001-10,000 мкСм
100,00-1000 кОм
3
0,01-100,00 мкСм
10,00-100,0 кОм
4
0,1-1000,0 мкСм
1,0000-10,00 кОм
5
0,001-10,000 мСм
100,00-1000 Ом
6
10,000-100,0 мСм
0,01-100,0 Ом
7
100,00-1000 мСм
0,001-10,000 Ом
8
1,0000-10,00 См
0,1-1000,0 мОм
Предел допускаемого значения основной погрешности измерения
имиттансных параметров при высоком уровне сигнала и нормальной скорости измерения
Емкость, С
Предел измерения
Частота, кГц
Погрешность измерения
1
0,1
1; 10
10-3(1+D)С+3·10-4С’
10-3(1+D)С+2,5·10-4С’
2-5
0,1; 1; 10
10-3(1+D)С+2·10-4С’
6,7
0,1; 1; 10
[10-3(1+D)+2·10-3 С/С’]С
8
0,1
1; 10
[10-3(1+D)+3·10-3 С/С’]С
[10-3(1+D)+2,5·10-3 С/С’]С
Индуктивность, L
1
0,1
1; 10
[10-3(1+D)+3·10-3 L/L’]L
[10-3(1+D)+2,5·10-3 L/L’]L
2-5
0,1; 1; 10
[10-3(1+D)+2·10-3 L/L’]L
6-7
0,1; 1; 10
10-3(1+D)L+2·10-4 L’
8
0,1
1; 10
10-3(1+D)L+3·10-4 L’
10-3(1+D)L+2,5·10-4 L’
Сопротивление, R
1
0,1
1; 10
[10-3(1+Q)+3·10-3 R/R’]R
[10-3(1+Q)+2,5·10-3 R/R’]R
2-5
0,1; 1; 10
[10-3(1+Q)+2·10-3 R/R’]R
6-7
0,1; 1; 10
10-3(1+Q)R+2·10-4 R’
8
0,1
1; 10
10-3(1+Q)R+3·10-4R’
10-3(1+Q)R+2,5·10-4R’
Проводимость, G
1
0,1
1; 10
10-3(1+Q)G+3·10-4G’
10-3(1+Q)G+2,5·10-4G’
2-5
0,1; 1; 10
10-3(1+Q)G+2·10-4G’
6-7
0,1; 1; 10
[10-3(1+Q)+2·10-3 G/G’]G
8
0,1
1; 10
[10-3(1+Q)+3·10-3 G/G’]G
[10-3(1+Q)+2,5·10-3 G/G’]G
Фактор потерь, D
1
0,1
1; 10
10-3(1+D2)+3·10-4 (1+D) С/С’
10-3(1+D2)+2,5·10-4 (1+D) С/С’
2-5
0,1; 1; 10
10-3(1+D2)+2·10-4 (1+D) С/С’
6-7
0,1; 1; 10
10-3(1+D2)+3·10-3 (1+D) С/С’
8
0,1
1; 10
10-3(1+D2)+3·10-3 (1+D) С/С’
10-3(1+D2)+2,5·10-3 (1+D) С/С’
Добротность, Q
1
0,1
1; 10
10-3(1+Q2)+3·10-3Q (1+Q) L/L’
10-3(1+Q2)+2,5·10-3Q (1+Q) L/L’
2-5
0,1; 1; 10
10-3(1+Q2)+2·10-3Q (1+Q) L/L’
6-7
0,1; 1; 10
10-3(1+Q2)+2·10-4Q (1+Q) L/L’
8
0,1
1; 10
10-3(1+Q2)+3·10-4Q (1+Q) L/L’
10-3(1+Q2)+2,5·10-4Q (1+Q) L/L’
С`, L`, R`, G`, D`, Q`- максимальные значения величин в данном пределе измерения
Питание прибора Е7-14
сеть переменного тока 220В, 50Гц/400Гц.
Время установления рабочего режима, мин
15
Мощность потребляемая прибором, ВА
Не более 40
Рабочие условия эксплуатации:
- температура, °С
От 5 до 40
- влажность, %
80
- давление, мм рт. ст.
630 - 795
Габаритные размеры прибора, мм
254х314х184
Вес прибора, кг
5
