Измеритель Ф1-4

Ф1-4

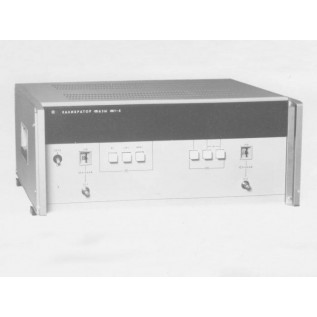

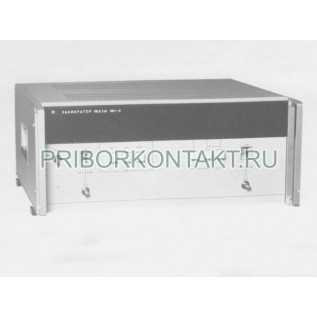

Калибратор фазы Ф1-4

Также этот прибор может называться: Ф14, Ф1 4.

Ф1-4 калибратор фазы предназначен для воспроизведения углов фазового сдвига между двумя и синхронными гармоническими напряжениями и применяется для поверки измерителей разности фаз.

Сфера применения: настройка и исследования узлов различных радиоэлектронных устройств, использующих фазовые методы передачи и обработки информации.

Калибраторы фазы Ф1-4 могут использоваться в лабораторных и цеховых условиях, в ручном и программном режимах управления.

Технические характеристики Ф1-4:

Диапазон рабочих частот выходных напряжений с шагом 1-2-5 на декаду - от 5 Гц до 10 МГц.

Относительная погрешность установки номинальных значений частоты - не более 5·10^-2.

Относительная нестабильность частоты за 10 мин - не более 5·10^-5.

Диапазон воспроизводимых углов фазового сдвига калибратора Ф1-4 - от 0 до ±360° с дискретностью:

- на частотах от 5 Гц до 2 МГц - 10°;

- на частотах 5 и 10 МГц - 30°.

Наибольшие среднеквадратические значения выходных напряжений на нагрузке не менее 500 Ом - 1±0,3 В.

Ослабление выходных напряжений относительно их максимальных значений на нагрузке не менее 500 Ом устанавливаются раздельно по каждому выходу дискретно через 10 дБ в диапазоне - от 0 до 60 дБ.

Коэффициент гармоник выходных напряжений калибратора Ф1-4 при работе на нагрузку не менее 500 Ом:

- на частотах от 5 Гц до 1 МГц - не более 1%;

- на частотах от 2 МГц до 10 МГц - не более 2,5%.

Основная погрешность воспроизведения углов фазового сдвига при нулевых ослаблениях выходных напряжений в течение 3 мин после их установки с частотой:

- от 5 Гц до 20 Гц - ±0,1°;

- от 20 Гц до 10⁴ Гц - ±0,03°;

- от 10⁴ Гц до 10⁶ Гц - ±0,05°;

- от 10⁶ Гц до 10⁷ Гц - ±0,1°.

Погрешность воспроизведения углов фазового сдвига при ослаблении выходных напряжений с ослаблением от 10 дБ до 40 дБ:

- от 5 Гц до 20 Гц - ±(0,1 + 0,01A)°;

- от 20 Гц до 10⁴ Гц - ±(0,03 + 0,005A)°;

- от 10⁴ Гц до 10⁶ Гц - ±(0,05 + 0,005A)°;

- от 10⁶ Гц до20⁷ Гц - ±(0,1 + 0,01A)°;

Погрешность воспроизведения углов фазового сдвига при ослаблении выходных напряжений с ослаблением 50 дБ:

- от 10⁴ Гц до 10⁶ Гц - ±0,5°;

- 10⁶ Гц до 20⁷ Гц - ±1°;

Погрешность воспроизведения углов фазового сдвига при ослаблении выходных напряжений с ослаблением 60 дБ:

- 10⁴ Гц до 10⁶ Гц - ±1°;

- 10⁶ Гц до 20⁷ Гц - ±1,5°,

где А - значение большего из установленных ослаблений выходных напряжений.

Погрешности воспроизведения углов фазового сдвига в диапазонах пониженной и повышенной (относительно нормальных условий) рабочих температур калибратора - не более их полуторакратных значений в нормальных условиях.

Погрешности воспроизведения углов фазового сдвига в условиях повышенной влажности до 95% при температуре +30° С - не более их полуторакратных значений в нормальных условиях.

Калибраторы Ф1-4 обеспечивают возможность программной установки частоты, углов фазового сдвига и ослабления выходных напряжений, по параллельным двоично-десятичным (8-4-2-1) потенциальным кодам, логического нуля от 0 до +0,4 В; логической единицы от +2,4 В до +4,5 В.

Значение кодов программной установки поддиапазонов частот:

- Гц - 00;

- кГц - 01;

- МГц - 10;

- отключение программного управления - 11.

Значения кодов программной установки численного значения частоты Ф1-4:

- 1 - 0000;

- 2 - 0001;

- 5 - 0010;

- 10 - 0011;

- 20 - 0100;

- 50 - 0101;

- 100 - 0110;

- 200 - 0111;

- 500 - 1000.

Значения кодов программной установки разряда сотен численных значений углов фазового сдвига:

- 0 - 00;

- 1 - 01;

- 2 - 10;

- 3 - 11.

Значения кодов программной установки разряда десятков численного значения углов фазового сдвига:

- 0 - 0000;

- 1 - 0001;

- 2 - 0010;

- 3 - 0011;

- 4 - 0100;

- 5 - 0101;

- 6 - 0110;

- 7 - 0111;

- 8 - 1000;

- 9 - 1001.

Значения кодов программной установки Ф1-4 знака фазового сдвига:

- «-» - 0;

- «+» - 1.

Значения кодов программной установки ослабления выходных напряжений:

- 0 - 000;

- 10 - 001;

- 20 - 010;

- 30 - 011;

- 40 - 100;

- 50 - 101;

- 60 - 110.

Калибратор Ф1-4 обеспечивает свои технические характеристики в пределах норм через 30 мин после его включения и сохраняет их без учета времени установления рабочего режима прибора в течение - 8 ч.

Наработка на отказ - не менее 5000 ч.

Средний срок службы - не менее 10 лет.

Средний ресурс - не менее 10 000 ч.

Срок хранения в условиях отапливаемых помещений - 5 лет, в неотапливаемых - 3 года.

Габаритные размеры:

- калибратора - 493×215×477 мм;

- транспортной упаковки - 778×531×741 мм;

- в укладочном ящике - 590×355×555 мм.

Масса Ф1-4:

- без упаковки - не более 20 кг.

- в транспортной упаковке - не более 50 кг.

Габаритные размеры:

- ДПЧ - 323×96×320 мм;

- транспортной упаковки - 515×386×520 мм;

- в укладочном ящике 408×266×413 мм.

Условия эксплуатации Ф1-4:

Температура окружающей среды - от +5° С до +40° С.

Максимальная относительная влажность при температуре +30° С - до 95%.

Напряжение питающей сети - 220±22 В.

Частота питающей сети калибраторов - 50±0,5 Гц.

Потребляемая мощность - не более 150 В·А.
