Измеритель Ф5264

Ф5264

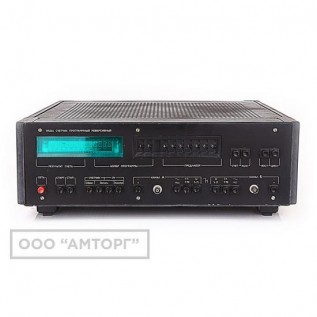

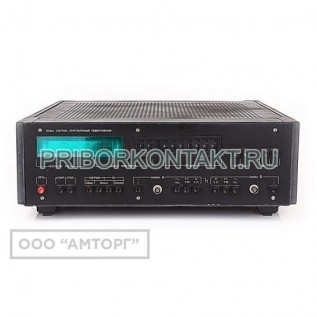

Счётчик программный реверсивный Ф5264

Также это устройство может называться: Ф-5264, Ф 5264, f5264, f-5264, f 5264.

Ф5264 счётчик программный реверсивный предназначен для:

- счета электрических сигналов и других величин, преобразованных в электрические сигналы, в прямом и обратном направлениях с учетом знака;

- численного интегрирования разности двух независимых последовательностей электрических сигналов с учетом знака;

- выработки командных сигналов при достижении в счетчике наперёд заданного числа, хранящегося в электронном запоминающем устройстве (ЗУ);

- осуществления операции частотного деления входных сигналов;

- формирования заданного числа импульсных сигналов.

Технические характеристики Ф5264:

Диапазон входных напряжений - от 1 В до 30 В.

Диапазон частот входных сигналов в режиме счета по входам "А" и "Б" в отдельности:

- при синусоидальных сигналах - от 10 Гц до 10⁶ Гц;

- при импульсных сигналах - от 0 до 10⁶ Гц.

Диапазон частот входных сигналов в режиме счета по входам "А" и "Б" одновременно (совмещенный режим):

- при синусоидальных сигналах - от 10 Гц до 10⁶ Гц;

- при импульсных сигналах - от 0 до 10⁶ Гц.

Предел допускаемой погрешности Ф5264:

- при счете по любому из двух каналов в отдельности - ±1;

- при счете в совмещенном режиме - ±2.

Частота счета при отработке программ:

- при синусоидальных сигналах - от 10 Гц до 10⁴ Гц;

- при импульсных сигналах - от 0 до 10⁴ Гц.

Коэффициент деления при работе счетчика в режиме делителя частоты и количество импульсов при работе счетчика в режиме формирования заданного числа импульсов - от 2 до 999 999.

Напряжение сети питания переменного тока - 220±22 В.

Частота сети питания переменного тока - 50±0,5 Гц.

Потребляемая мощность - не более 40 В·А.

Габаритные размеры - не более 440×160×410 мм.

Масса счетчика - не более 12 кг.

Счетчики Ф5264 имеют ЗУ для записи и хранения двадцати шестиразрядных десятичных чисел (20 программ) со знаком.

Счетчик имеет выходные сигналы отработки каждой из двадцати программ.
