Измеритель Ф5046/1

Ф5046/1

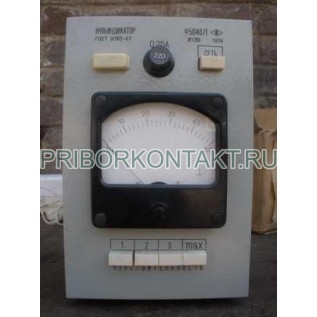

Нуль-индикатор Ф5046/1

Также этот прибор может называться: Ф-5046/1, Ф 5046/1, Ф-5046-1, Ф 5046 1.

Ф5046/1 нуль-индикатор предназначается для работы в качестве указателя равновесия в мостовых и компенсационных измерительных схемах переменного тока и для других аналогичных целей.

Технические характеристики Ф5046/1:

Нормальная область частот - от 30 Гц до 61 Гц.

Чувствительность прибора к входному напряжению:

- в нормальной области частот - не менее 5 мм·шк./мкВ;

- на частоте 25 Гц - 0,1 мм·шк./мкВ.

Избирательность нуль-индикатора Ф5046/1 по третьей гармонике - не менее 60 дБ.

Нуль-индикаторы имеют три ступени ослабления чувствительности до 30 дБ.

Погрешность ослабления чувствительности каждой ступени - не более ±3 дБ.

Отклонение указателя от нулевой отметки, вызванное шумами и фоном - не больше значения, соответствующего входному напряжению 0,3 мкВ.

Активное сопротивление входа - не менее 600 Ом.

Асимметрия входной цепи по напряжению - не менее 80 дБ.

Время установления показаний - не более 4 с.

Потребляемая мощность - 10 В·А.

Габаритные размеры - 120×190×195 мм.

Масса нуль-индикатора Ф5046/1 - 3 кг.

Условия эксплуатации Ф5046/1:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность при +25° С - до 80%.

Напряжение сети питания - 220±22 В.

Частота сети питания - от 49 Гц до 61 Гц.

Содержание гармоник - до 5 %.

Изготовитель гарантирует соответствие нуль-индикаторов Ф5046/1 требованиям действующих технических условий при соблюдении условий эксплуатации, транспортирования и хранения.
