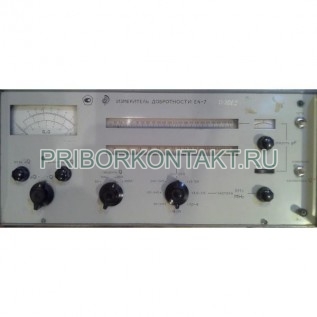

Измеритель добротности Е4-7

Е4-7

Измеритель добротности Е4-7

Также этот прибор может называться: Е4 7, Е47, Э4-7, Э4 7, Э47, Є4-7, Є4 7, Є47, e4-7, e 47, e47.

Е4-7 измеритель добротности предназначен для измерения эффективной добротности объектов индуктивного характера, а также резонансной емкости этих объектов и резонансной частоты контуров.

Измерители добротности Е4-7 выполнены полностью на полупроводниковых приборах и интегральных микросхемах за исключением генераторной лампы.

Технические характеристики Е4-7:

Диапазон частот - от 50 кГц до 35 МГц.

Пределы измерения:

- добротности - от 5 до 1000;

- индуктивности - от 50 нГн до 0,4 Гн.

Погрешность измерения Е4-7:

- добротности для частоты от 50 кГц до 25 МГц при Q не более 300 - (3+Q_макс/Q)%;

- добротности для частоты от 50 кГц до 35 МГц при Q более 300 - (6+Q_макс/Q)%;

- индуктивности до 100 пФ - 6%+2,5 нГн;

- индуктивности более 100 пФ - 4%+2,5 нГн.

Пределы измерения емкости конденсатора измерительного блока при частоте 1000 Гц - от 25 пФ до 450 пФ.

Погрешность низкочастотной градуировки основного конденсатора измерительного блока:

- для градуировки не более 100 пФ - 1%;

- для градуировки более 100 пФ - 1%.

Шкала приращения добротности - 0±30 ед.

Габаритные размеры - 490×235×475 мм.

Масса Е4-7 - не более 26 кг.

С помощью прибора измеритель добротности Е4-7 путем косвенных измерений можно определять индуктивность измеряемых объектов, емкость, сопротивление двухполюсников, тангенс угла потерь диэлектриков и другие параметры компонентов цепей с сосредоточенными постоянными.
