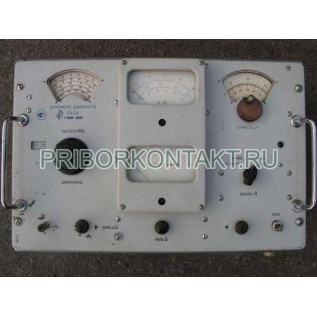

Измеритель добротности Е4-5А

Е4-5А

Измерители добротности Е4-5А

Также этот измеритель может называться: Е45А, Е4 5А, e4-5a, e45a, e4 5a.

Е4-5А измеритель добротности служит для прямого измерения коэффициента добротности катушек в НЧ и ВЧ диапазонах, определения резонансной емкости катушек индуктивности, а также с достаточной точностью основных высокочастотных параметров двухполюсников.

Сфера применения:

- для контроля при управлении производственными процессами;

- при научных исследованиях: измерение составляющих полных сопротивлений, определение свойств диэлектрических и ферромагнитных материалов.

Технические характеристики Е4-5А:

Частотный диапазон - 15 МГц - 250 МГц.

Пределы измерения добротности :

- шкалы до 400 - от 5 до 1200;

- шкалы свыше 400 - с множителями 1,5; 2; 2,5; 3.

Погрешность измерения добротности Е4-5А:

- от 15 МГц до100 МГц - 10;

- от 100 МГц до 250 МГц - не нормируется.

Пределы измерения емкости конденсатора измерительного блока - от 10 пФ до 100 пФ.

Погрешность низкочастотной градуировки основного конденсатора измерительного блока - 1 пФ.

Масса измерителя - 13 кг.

Габаритные размеры - 450×250×330 мм.

Предприятие-изготовитель предоставляет гарантию соответствия приборов измерители добротности Е4-5А всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
