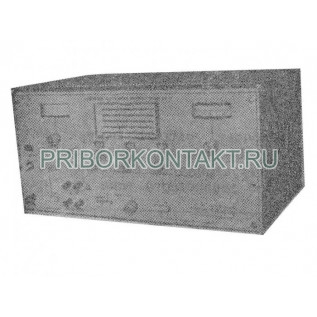

Измеритель добротности Е4-10

Также этот прибор может называться: Е4 10, Е410, Еч-1о, ye4-10, ye4 10, ye410, e4-10, e4 10, e410, e4-1o.

Е4-10 измеритель добротности предназначен для прямого измерения коэффициента добротности катушек в НЧ и ВЧ диапазонах. Позволяет определять не только добротность и резонансную емкость катушек индуктивности, но и с достаточной точностью основные высокочастотные параметры двухполюсников.

Измерители Е4-10 используются для контроля при управлении производственными процессами и при научных исследованиях: измерение составляющих полных сопротивлений, определение свойств диэлектрических и ферромагнитных материалов.

Диапазон измерения:

- добротности катушек индуктивности (на пределах шкал 10-30-100-300) - от 2 до 300;

- индуктивности - от 25 мкГ до 10 Г;

- емкости контура - от 80 пФ до 0,11 мкФ;

- частот - от 1 кГц до 100 кГц.

Погрешность низкочастотной градуировки основного конденсатора измерительного блока Е4-10:

- при емкости не более 500 пФ - 2%;

- при емкости не менее 500 пФ - 1%.

Погрешность измерения добротности катушек индуктивности для добротности от 2 до 100:

- от верхнего пердела шкалы измерителя - ±0,01;

- от значения добротности - ±0,06.

Погрешность измерения добротности катушек индуктивности для добротности от 100 до 300:

- от верхнего пердела шкалы измерителя - ±0,01;

- от значения добротности - ±0,1.

Погрешность измерения:

- добротности - от 6% до 10%;

- индуктивности - 4%+1 мкГ;

- емкости контура Е4-10 - от ±1% до ±2%;

- отсчета частоты - 1%.

Питание от сети переменного тока:

- напряжением - 220±22 В;

- частотой - 50±0,5 Гц.

Потребляемая мощность - 50 В?А.

Габаритные размеры - 490?258?353 мм.

Масса - не более 18 кг.

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при +20° С - до 80%.
