Стабилизатор напряжения Б5-71

Источник постоянного напряжения и тока Б5-71

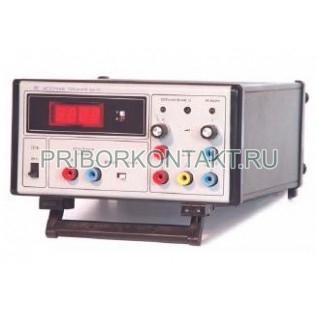

Б5-71 - настольный источник питания средней и большой мощности для получения стабилизированного постоянного напряжения или тока. Прибор работает в режимах стабилизации, при необходимости автоматически переходит из одного режима в другой. Установка параметров выполняется с передней панели двухоборотным потенциометром с высокой разрешающей способностью, контроль осуществляется встроенным цифровым вольтметром. Дополнительно предусмотрено измерение внешнего постоянного напряжения до 100 В через отдельные клеммы.

Назначение и области применения

Источник Б5-71 применяют при наладке и испытаниях радиоэлектронной аппаратуры, в лабораторных исследованиях и технологических стендах, где требуется стабилизация питания с возможностью ограничения режима по току или напряжению. Допускается последовательное или параллельное соединение двух приборов, что упрощает построение источников питания под конкретную задачу по напряжению и току.

Функции и особенности

• Режимы стабилизации постоянного напряжения и постоянного тока с автоматическим переходом между режимами.
• Диапазоны выхода: 0-30 В и 0-10 А.
• Изолированный выход, допускается соединение положительного или отрицательного полюса с корпусом прибора.
• Встроенный цифровой вольтметр для контроля выходного напряжения и измерения внешнего напряжения до 100 В.
• Отдельный потенциометр установки ограничения выходного напряжения (выведен под шлиц на переднюю панель).
• Преобразователь сетевого напряжения для снижения массо-габаритных показателей и повышения КПД.
• Защита от перегрузки.

Технические характеристики

Конструкция и эксплуатационные особенности

Б5-71 выполнен в настольном исполнении и рассчитан на работу в режимах стабилизации при значительных токах. Изолированный выход упрощает включение в измерительные схемы, в том числе с привязкой одного из полюсов к корпусу. Для контроля внешних цепей предусмотрена функция измерения внешнего напряжения до 100 В, что удобно при проверках без отдельного вольтметра. При эксплуатации следует учитывать нормируемые значения нестабильности по сети и нагрузке, а также параметры пульсаций и погрешностей индикации.

Преимущества применения

• До 30 В и до 10 А в одном приборе для питания широкого круга нагрузок.
• Автоматический переход между режимами стабилизации упрощает работу при изменении нагрузки.
• Изолированный выход и возможность соединения полюса с корпусом расширяют варианты включения.
• Встроенный цифровой вольтметр с измерением внешнего напряжения до 100 В.
• Компактные габариты 120 x 240 x 318 мм при массе 6 кг для настольного применения и стендов.
