Стабилизатор напряжения Б5-84

Б5-84

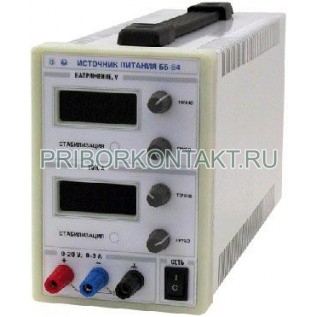

Источник питания Б5-84

Также этот прибор может называться: Б584, Б5 84.

Б5-84 источник питания предназначен для воспроизведения напряжения или силы постоянного тока, измерения величины выходного напряжения постоянного тока и выходного постоянного тока, питания устройств, стабилизированным напряжением постоянного тока или постоянным током.

Сфера применения: при контроле, наладке, ремонте приборов и систем различного назначения в научно-исследовательских институтах, в испытательных лабораториях, на заводах, ремонтных мастерских.

Технические характеристики Б5-84:

Диапазоны измерений источников:

- выходное напряжения - от 0 В до 20 В;

- выходной ток - от 0 А до 3 А.

Пределы абсолютных погрешностей измерений выходного напряжения:

- основная - ±0,3 В;

- в рабочих условиях - ±0,45 В.

Пределы абсолютных погрешностей измерений выходного тока:

- основная - ±0,06 А;

- в рабочих условиях - ±0,09 А.

Нестабильность Б5-84 при изменении температуры окружающего воздуха на 10º С:

- выходного напряжения - не более 100 мВ;

- выходного тока - не более 60 мА.

Нестабильность источника от времени:

- выходного напряжения - не более 100 мВ;

- выходного тока - не более 60 мА.

Нестабильность при изменении напряжения питающей сети:

- выходного напряжения - не более ±0,02% от U_max;

- выходного тока - не более ±0,05% от I_max.

Нестабильность при изменении нагрузки в режиме стабилизации:

- выходного напряжения - не более ±0,03% от U_max;

- выходного тока - не более ±0,2% от I_max.

Пульсации Б5-84:

- выходного напряжения - 0,5 мВ;

- выходного тока - 0,1%.

Внутреннее сопротивление в диапазоне от 20 Гц до 200 кГц - не более 0,5 Ом.

Напряжение сети переменного тока - 230±23 В.

Частота сети переменного тока - 50±0,5 Гц.

Потребляемая мощность Б5-84 - не более 160 В·А.

Среднее время восстановления работоспособности источников питания - 3 ч.

Средняя наработка на отказ приборов источники питания Б5-84 - не менее 15000 ч.

Средний срок службы - 5 лет.

Время непрерывной работы источника питания - не менее 8 ч.

Время установления рабочего режима - 15 мин.

Габаритные размеры - 115×185×360 мм.

Масса - не более 4 кг.

Условия эксплуатации Б5-84:

Температура окружающей среды - от 5º С до 40º С.

Относительная влажность воздуха при температуре 25º С - до 80%.

Атмосферное давление - от 84 кПа до 106,7 кПа (от 630 мм рт.ст. до 800 мм рт.ст.).
