Стабилизатор напряженияБ5-83

Б5-83

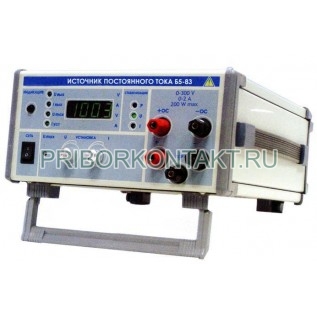

Источник питания Б5-83

Также этот прибор может называться: Б583, Б5 83, Б5-8з, Б58з, Б5 8з, Б-583, Б 583.

Б5-83 источник питания постоянного тока предназначен для питания радиотехнических устройств при разработке, регулировке, испытании и ремонте узлов, блоков и приборов радиоэлектронной техники в широком диапазоне постоянных напряжений и токов.

Технические характеристики Б5-83:

Диапазон выходного напряжения - от 0 В до 300 В.

Диапазон выходного тока - от 0 А до 2 А.

Выходная мощность - от 0 Вт до 200 Вт.

Выходное напряжение

Погрешность установки с передней панели - ±2 В.

Коэффициент преобразования при L сигнальной линии не более 1,5 м - (50 + 0,5) В/В.

Нестабильность при изменении сети на ±10% - ±(0,0001 Uуст + 3) мВ.

Нестабильность при изменении нагрузки - ±(0,0002 Uуст + 10) мВ.

Пульсации приборов источники питания Б5-83:

- не более 10 мВ сред.;

- не более 150 мВ ампл.

Выходной ток

Погрешность установки с передней панели - ±20 мА.

Коэффициент преобразования при L сигнальной линии не более 1,5 м - (0,4 + 0,02) А/В.

Нестабильность при изменении сети на ±10% - ±(0,0002 Iуст + 1) мА.

Нестабильность при изменении нагрузки - ±(0,0005 Iуст + 2) мА.

Пульсации - не более 2 мА сред.

Габаритные размеры - не более 240×325×140 мм.

Масса Б5-83 - 5,5 кг.

Условия эксплуатации Б5-83:

Температура окружающего воздуха - от -10° С до +55° С.

Относительная влажность при температуре до +25° С - до 98%.

Напряжение питающей сети - (220±22) В.

Частота сети - (50±1) Гц.

Мощность, потребляемая прибором при номинальном напряжении сети - не более 350 В·А.

Допускает жесткие условия эксплуатации:

- стабилизация напряжения;

- стабилизация тока;

- установка максимального уровня выходного напряжения независимо от положения органа управления величиной выходного напряжения;

- индикация выходного напряжения и тока;

- возможность установки и индикации ограничения выходного напряжения и тока как на холостом ходу, так и в рабочем режиме;

- подключение нагрузки по четырехпроводной схеме.
