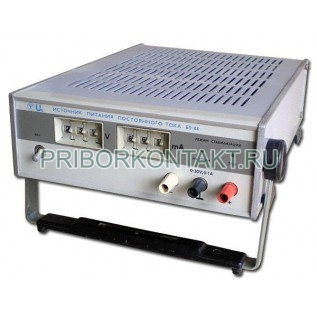

Стабилизатор напряжения Б5-44

Источник питания Б5-44 постоянного тока (Б5 44, Б544)

Предназначен для питания радиотехнических устройств постоянных напряжений.
Предел установки выходного напряжения 0,1В - 29,9В

Предел установки выходного тока 0,001А - 0,999А

Источники питания Б5-44 постоянного тока предназначены для питания радиотехнических устройств постоянных напряжений. Источник питания постоянного тока Б5-44 могут работать в лабораторных условиях.

Рабочие условия:

температура окружающего воздуха от 278 до 313 К (от 5 до 40° С);

относительная влажность до (90-95)% при температуре 303 К (30°С);

атмосферное давление 100±4кПа(750±30 мм рт. ст.); напряжение сети 220±22В.

Источники питания постоянного тока Б5-44работают в режиме стабилизации напряжения и в режиме стабилизации тока. Пределы установления выходных напряжений и токов указаны в табл.1.

Таблица 1.

Выходное напряжение приборов регулируется ступенями через 100 мВ.

Выходной ток приборов регулируется ступенями через 1 мА.

Основная погрешность установки выходного напряжения в режиме стабилизации напряжения не превышает следующих значений

±(0,5%U_уст + 0,1%U_max)В.

Основная погрешность установки выходного тока в режиме стабилизации напряжения не превышает следующих значений ±(1,0%J_уст + 0,2%J_max)A.

Нестабильность выходного напряжения при изменении напряжения питающей сети на ±10% от номинального значения в режиме стабилизации напряжения не превышает следующих значений:

±0,01% - за 1-20 с; ±0,01% - за 5 мин.

Нестабильность выходного тока при изменении напряжения питающей сети на ±10% от номинального значения в режиме стабилизации тока не превышает следующих значений:

±0,05% - за 1-20 с; +0,05% - за 5 мин.

Нестабильность выходного напряжения при изменении тока нагрузки от 0,9 максимального значения до нуля в режиме стабилизации напряжения не превышает следующих значений:

±0,05% - за 1-20 с; ±0,05% - за 5 мин.

Нестабильность выходного тока при изменении напряжения на нагрузке от 0,9 максимального значения до нуля в режиме стабилизации тока не превышает следующих значений:

±0,1%J_max - за 1-20 с;

±0,1%J_max - за 5 мин.

Пульсации выходного напряжения приборов в режиме стабилизации напряжения не превышают 1 мВ эффективного значения.

Пульсации выходного тока прибора Б5-44 в режиме стабилизации тока не превышают 0,2%J_max эффективного значения.

Дополнительная погрешность выходного напряжения при изменении температуры на 283 К (10° С) в режиме стабилизации напряжения не превышает 1/2 основной погрешности, указанной выше.

Дополнительная погрешность выходного тока при изменении температуры на 283 К (10° С) в режиме стабилизации тока не превышает 1/2 основной погрешности, указанной выше.

Дрейф выходного напряжения за 8 ч непрерывной работы и за любые 10 мин, исключая время самопрогрева, не превышает величины основной погрешности, указанной выше.

Дрейф выходного тока за 8 ч непрерывной работы и за любые 10 мин, исключая время самопрогрева, не превышает величины основной погрешности, указанной выше.

Источник Б5-44 имеет ручное (с передней панели) и дистанционное управление выходными напряжениями и выходными токами, а прибор Б5-44/1 - только ручное управление.

Дистанционное управление осуществляется замыканием контактов 2-13 и 18-29 разъема ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ на контакт 50 ОБЩИЙ того же разъема. Номера контактов разъема ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ и соответствующие величины выходных напряжений и токов, получаемые при их замыкании, приведены в табл. 2,3.

Таблица 2

Таблица 3

Примечание. 1 - обозначает замыкание указанного контакта на контакт 50 ОБЩИЙ разъема ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ.

В приборах предусмотрена защита от перегрузок и коротких замыканий на выходе прибора Б5-44 путем автоматического перехода из режима стабилизации напряжения в режим стабилизации тока и наоборот.

Максимальное время установления выходного напряжения от нуля до 0,9 максимального значения с момента подачи управляющей команды не превышает 100 мс.

Полное выходное сопротивление в режиме стабилизации напряжения в диапазоне частот от 20 Гц до 200 кГц не превышает 2 Ом.

Допустимый коэффициент модуляции не превышает 5% в диапазоне частот от 20 Гц до 20 кГц в режиме стабилизации напряжения.

Максимальный выброс выходного напряжения при изменении нагрузки от 0,9 максимального значения до нуля в режиме стабилизации тока не превышает 2В.

Количество выбросов не превышает 5. Время установления выходного напряжения при изменении тока нагрузки от 0,9 максимального значения до 0 в режиме стабилизации напряжения не превышает 100 мс.

Источник питания постоянного тока Б5-44 допускает последовательное соединение двух однотипных приборов в режиме стабилизации напряжения. Приборы обеспечивают производственно-эксплуатационный запас не менее 20% по следующим выходным параметрам:

погрешности установки выходного напряжения; погрешности установки выходного тока;

нестабильности выходного напряжения при изменении напряжения питающей сети на ±10% от номинального значения в режиме стабилизации напряжения;

нестабильности выходного тока при изменении напряжения питающей сети на ±10% от номинального значения в режиме стабилизации тока;

нестабильности выходного напряжения при изменении тока нагрузки от 0,9 максимального значения до нуля в режиме стабилизации напряжения;

нестабильности выходного тока при изменении напряжения на нагрузке от 0,9 максимального значения до нуля в режиме стабилизации тока;

пульсации выходного напряжения в режиме стабилизации напряжения;

пульсации выходного тока в режиме стабилизации тока.

Электрическая изоляция выходных цепей выдерживает без пробоя испытательное напряжение 250.

Сопротивление изоляции указанных цепей прибора Б5-44 относительно корпуса не менее 200, 5, 1 МОм соответственно для нормальных условий, повышенных рабочих температур и влажности.

Электрическая изоляция между любым из контактов разъема сетевого кабеля и корпусом прибора выдерживает без пробоя испытательное напряжение 1500 В переменного напряжения. Величины испытательных напряжений после испытаний на влагоустойчивость должны устанавливаться с коэффициентом 0,6.

Любая выходная клемма прибора заземляется. Источник питания постоянного тока Б5-44 обеспечивает свои технические характеристики в пределах норм через 30 мин после включения.

Питание прибора осуществляется от сети переменного тока напряжением 220±22 В, частотой 50±0,5 Гц и содержанием гармоник до 5%. Мощность, потребляемая прибором, не превышает 150 ВА. Источник питания постоянного тока Б5-44 допускает непрерывную работу в рабочих условиях в течение 8 ч. Наработка на отказ - 4800 ч. Срок службы прибора - 6 лет, технический ресурс- 5000 ч.Габаритные размеры прибора 326 х 236 х 93 мм.Габаритные размеры транспортной тары 564 х 346 х 262 мм.

Масса прибора -7 кг.

Масса прибора Б5-44 в транспортной таре - 12 кг.
