Стабилизатор напряжения Б5-48

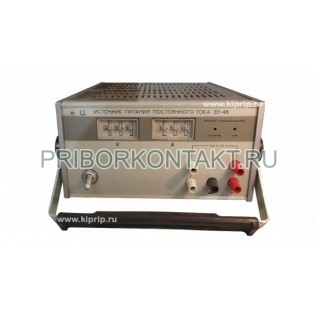

Источник питания постоянного тока Б5-48

Б5-48 - стабилизированный источник питания постоянного тока, предназначенный для питания радиотехнических устройств стабилизированным напряжением или током. Прибор работает в двух режимах - стабилизации напряжения и стабилизации тока, поддерживает ручное управление с передней панели и дистанционное управление (ДУ). Для повышения точности на нагрузке предусмотрено четырехпроводное подключение.

Назначение и области применения

Источник Б5-48 применяют в лабораторных условиях, на участках наладки и испытаний, в ремонтных мастерских и при стендовых проверках, где требуется стабильное регулируемое питание. Прибор подходит для питания узлов РЭА в режимах CC/CV, проведения ресурсных прогонов и контроля параметров при изменении нагрузки. Допускается последовательное соединение двух однотипных источников для получения более высокого суммарного напряжения.

Функции и особенности

• Режимы работы - стабилизация напряжения и стабилизация тока.
• Диапазон установки Uвых 0,1-49,9 В и Iвых 0,01-1,99 А.
• Шаг установки выходного напряжения 100 мВ, шаг установки выходного тока 10 мА.
• Ручное и дистанционное управление, выбор заданий по контактам разъема ДУ.
• Четырехпроводная линия подключения нагрузки для компенсации падения напряжения на проводах.
• Автоматическая защита от перегрузки и короткого замыкания с переходом между режимами CV и CC.
• Допускается заземление любой выходной клеммы.

Рабочие условия эксплуатации

• Температура окружающего воздуха 278-313 K (от 5 до 40 °C).
• Относительная влажность до 98% при 308 K (35 °C).
• Атмосферное давление (100 ± 4) кПа (750 ± 30 мм рт. ст.).
• Напряжение сети (220 ± 22) В.

Пределы установки

Технические характеристики

Дистанционное управление

В Б5-48 предусмотрено дистанционное управление установками выходного напряжения и тока. ДУ выполняется замыканием контактов 2-13 и 18-29 разъема ДУ на контакт 50 (общий) того же разъема. Ток через контакты должен находиться в пределах 25-45 мА. Модель Б5-48/1, согласно исходным данным, рассчитана только на ручное управление.

Электрическая прочность и изоляция

• Сопротивление изоляции цепей относительно корпуса - не менее 20 МОм (нормальные условия), 5 МОм (повышенная температура), 1 МОм (повышенная влажность).
• Электрическая прочность изоляции между любым контактом разъема сетевого кабеля и корпусом - испытательное напряжение 1500 В переменного напряжения.
• После испытаний на влагоустойчивость испытательные напряжения устанавливаются с коэффициентом 0,6.

Эксплуатационные показатели

• Время выхода на нормируемые параметры - через 30 мин после включения.
• Допускаемая непрерывная работа - 8 ч.
• Сохранение характеристик после пребывания в предельных условиях: 233-333 K (от -40 до +60 °C) с последующей выдержкой в нормальных условиях 2 ч.
• Среднее время безотказной работы - не менее 5000 ч.
• Срок службы - 5 лет.

Габариты и масса
