Стабилизатор напряженияБ5-79

Б5-79

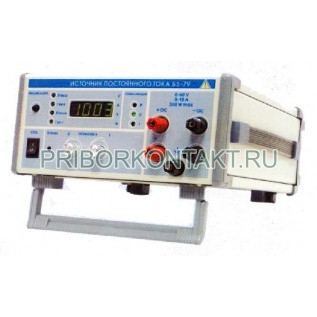

Источник постоянного тока Б5-79

Также этот прибор может называться: Б579, Б5 79, Б-579, Б 579

Б5-79 источник постоянного тока предназначен для питания радиотехнических устройств при разработке, регулировке, испытании и ремонте узлов, блоков и приборов радиоэлектронной техники в широком диапазоне постоянных напряжений и токов при мощности до 300 Вт.

Источники питания Б5-79 используются для воспроизведения напряжения и силы постоянного тока; разработки, производства и эксплуатации радиоэлектронной техники.

Технические характеристики Б5-79:

Диапазон выходного напряжения - от 1 В до 60 В.

Диапазон выходного тока - от 0,2 А до 10 А.

Выходная мощность Б5-79 - не более 300 Вт.

Пределы допускаемой основной абсолютной погрешности установки выходного напряжения по встроенному индикатору - ±(0,01 % от Uуст + 1 мВ) мВ.

Пределы допускаемой дополнительной погрешности выходного напряжения при изменении напряжения питающей сети (220±22) В в режиме стабилизации напряжения, где U уст - установленное на выходе источника значение напряжения - не более ±(0,02% от Uycт + 5 мВ) В.

Пульсации выходного среднеквадратического (эффективного значения) напряжения в режиме стабилизации напряжения - не более 3 мВ.

Пульсации выходного амплитудного значения напряжения в режиме стабилизации напряжения Б5-79 - не более 300 мВ.

Пределы допускаемой основной абсолютной погрешности установки выходного тока по встроенному индикатору - ±100 мА.

Пределы допускаемой дополнительной погрешности выходного тока при изменении напряжения питающей сети (220±22) В в режиме стабилизации тока, где Iуст - установленное на выходе источника значение тока - не более - ±(0,02% от Iуст + 2 мА) А.

Пределы допускаемой дополнительной погрешности выходного тока при изменении напряжения на нагрузке от 0,9 максимального значения до нуля в режиме стабилизации тока, где I уст - установленное на выходе источника значение тока - не более ±(0,05% от Iуст + 5 мА) А.

Пульсации выходного тока в режиме стабилизации тока - не более 5 мА.

Габаритные размеры Б5-79- не более 240×325×140 мм.

Масса - 5,5 кг.

Условия эксплуатации Б5-79:

Температура окружающего воздуха - от -10° С до +55° С.

Относительная влажность при температуре до +25° С - до 98%.

Атмосферное давление - от от 630 мм. рт. ст. до 795 мм. рт. ст.

Напряжение питающей сети - (220±22) В.

Частота сети - (50±1) Гц.

Мощность, потребляемая прибором при номинальном напряжении сети - не более 500 В·А.

Б5-79 допускает жесткие условия эксплуатации:

- стабилизация напряжения;

- стабилизация тока;

- установка максимального уровня выходного напряжения независимо от положения органа управления величиной выходного напряжения;

- индикация выходного напряжения и тока;

- подключение нагрузки по четырехпроводной схеме.
