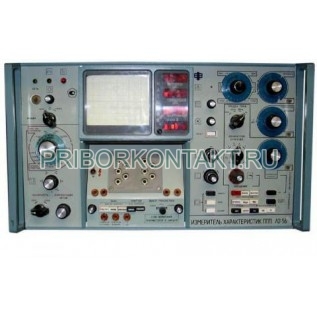

Измеритель Л2-56

Л2-56

Измеритель параметров полупроводниковых приборов Л2-56 предназначен для визуального наблюдения статических вольт-амперных характеристик полупроводниковых приборов малой и большой мощности. Прибор позволяет контролировать напряжения на электродах и токи в цепях исследуемого элемента, а также определять его низкочастотные параметры по семейству характеристик на экране.

Также встречаются обозначения: Л256, Л 2 56, Л-2-56, Л-256, Л 256.

Назначение и области применения

Л2-56 применяют в лабораториях и на производстве для входного контроля, диагностики и сравнительной оценки транзисторов и других полупроводниковых приборов. Визуализация ВАХ упрощает выявление пробоя, утечек, нестабильности параметров и дефектов переходов. Прибор удобен для наладки и ремонтных работ, когда важно быстро оценить состояние элемента без сложных измерительных схем.

Функции и особенности

• Построение и наблюдение семейства статических ВАХ исследуемого прибора.
• Измерение токов в цепях и напряжений на электродах исследуемого элемента.
• Определение низкочастотных параметров по форме и расположению характеристик.
• Автоматическая цифровая индикация масштабных коэффициентов на световых табло.
• Защита с автоматическим отключением источника питания при превышении порога мощности.

Принцип формирования характеристик

Для получения на экране семейства характеристик исследуемого транзистора в его коллекторную цепь через ограничительный резистор подается напряжение от источника питания коллекторной цепи. Генератор ступенек формирует ступенчатый ток, который поступает на усилитель ступенек. С выхода усилителя ступенчато изменяющееся напряжение или ток подаются на эмиттер либо базу исследуемого транзистора (в зависимости от выбранной схемы включения). В результате в коллекторной цепи формируется импульс тока, а на экране отображается семейство вольт-амперных характеристик.

Питание цепи базы исследуемого прибора выполняется импульсными ступеньками тока или напряжения положительной и отрицательной полярности.

Состав функциональных узлов

• источник питания коллекторной цепи;
• генератор ступенек;
• усилитель ступенек;
• индикаторный усилитель по вертикали;
• калиброванный регулятор перемещения по вертикали;
• блок испытания транзисторов;
• регулятор чувствительности по вертикали;
• регулятор чувствительности по горизонтали.

Технические характеристики

Условия эксплуатации

• Температура окружающей среды: +10…+35°С.
• Относительная влажность при +20°С: до 80%.
• Атмосферное давление: 750±30 мм рт. ст. (100±4 кПа).
• Питание: 220 В, 50 Гц.

Преимущества применения

Л2-56 сочетает широкий диапазон измерения токов (до 16 А) с возможностью наблюдения характеристик в реальном времени, что повышает информативность контроля мощных и маломощных приборов. Автоматическая индикация масштабов и защита по мощности упрощают работу оператора и снижают риск повреждения исследуемого элемента и самого измерителя при перегрузках.
