Генератор шума Г2-59

Генератор шумового сигнала Г2-59

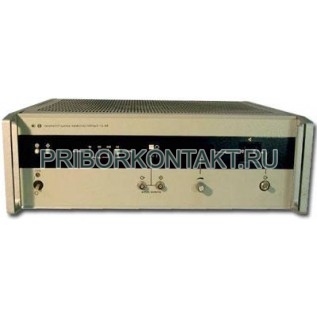

Г2-59 - генератор шумового сигнала с переключаемыми поддиапазонами, рассчитанный на получение широкополосного шума в области от низких частот до мегагерц. Прибор предназначен для стендовых испытаний, настройки трактов и контроля параметров устройств, где требуется нормированный шумовой сигнал с заданным уровнем и стабильными спектральными характеристиками.

Модель может встречаться в документации и маркировке в вариантах: Г259, Г2 59, g2-59, g2 59, g259.

Назначение и области применения

Генератор шума Г2-59 применяют при проверке и настройке усилителей, фильтров и измерительных трактов, при оценке помехоустойчивости и в лабораторных работах, связанных со спектральными измерениями. Регулировка уровня на согласованной нагрузке 50 Ом и контроль по встроенному вольтметру упрощают воспроизводимость условий при сравнительных испытаниях.

Функции и особенности

• переключаемые поддиапазоны частот шумового сигнала от 2 Гц до 6,5·10⁶ Гц;
• нормирование неравномерности спектральной плотности на выходе для разных условий эксплуатации;
• ступенчатая регулировка уровня с заданными допусками по ослаблению в нескольких диапазонах;
• встроенный контроль эффективного выходного напряжения (по встроенному вольтметру);
• согласованный выход 50 Ом и отдельные точки подключения внешних фильтров с сопротивлением 600 Ом;
• высокий запас по пиковому отклонению выходного напряжения для работы с динамическими режимами.

Технические характеристики

Конструкция и эксплуатационные особенности

Прибор рассчитан на работу с согласованной нагрузкой 50 Ом, что удобно для включения в типовые измерительные тракты. Для расширения измерительных возможностей предусмотрены точки подключения внешних фильтров с нормированным сопротивлением 600 Ом. При эксплуатации важно учитывать различающиеся допуски ступенчатой регулировки в низкочастотной области и на участке 600·10³ Гц - 6,5·10⁶ Гц, а также требования к неравномерности спектральной плотности в нормальных и рабочих условиях.

Преимущества применения

• широкий диапазон частот - от 2 Гц до 6,5·10⁶ Гц с удобным разбиением на поддиапазоны;
• нормированные параметры спектра и спад за границами поддиапазонов для стабильных испытаний;
• ступенчатая регулировка ослабления с заданными допусками на нагрузке 50 Ом;
• контроль выходного уровня по встроенному вольтметру и заданная устойчивость к колебаниям сети;
• возможность работы с внешними фильтрами через точки 600 Ом для специализированных методик измерений.
