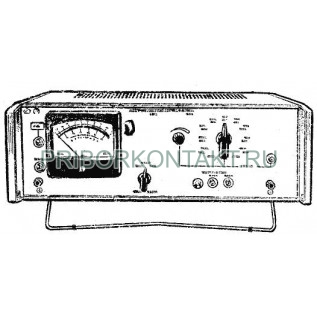

Низкочастотный генератор шума Г2-37

Также этот прибор может называться: Г2 37, Г237, Г-2-37, Г 2 37, g2-37, g2 37, g237.

Г2-37 генератор шума низкочастотный предназначен для исследования нелинейных искажений усилителей, влияния помех в телевидении и радиолокации, для исследования статистических процессов и для других радиотехнических измерений, где требуется источник электрического шумового сигнала с равномерным спектром, нормальным распределением вероятностей мгновенных значений напряжения и калиброванным уровнем выхода.

Работа генераторов Г2-37 основана на принципе усиления шума полупроводникового диодного ГШ ВЧ усилителем и последующего переноса спектра шума на рабочий участок диапазона методом гетеродинирования. Источником шума является полупроводниковый ГШ, который работает в режиме лавинного пробоя и выделяет шумы на нагрузке.

Технические характеристики Г2-37:

Диапазон спектра - от 15 Гц до 6,5 МГц.

Эффективная полоса спектра на уровне 3 дБ - от 25 кГц до 7,2 МГц.

Спадание уровня спектра - от 30 дБ до 20 дБ.

Частота, при которой наблюдается спадание - от 40 кГц до 1,2·10³ кГц.

Погрешность ступенчатой регулировки выходного напряжения - от ±(5%+2 мкВ) до ±(10%+2 мкВ).

Неравномерность спектра:

- в нормальных условиях - не более 2,2 дБ;

- в рабочих условиях - не более 3 дБ.

Пределы регулирования выходного напряжения плавно и ступенями через 10 дБ при внешних нагрузках не менее 10 кОм - от 3 мкВ до 1 В.

Выходное сопротивление Г2-37:

- при выходном напряжений от 3 мкВ до 0,3 В - 50±5 Ом;

- при выходном напряжении от 0,3 В до 1 В - 60±6 Ом.

Коэффициент амплитуды выходного сигнала - не менее 5.

Внутреннее сопротивление генератора в точках подключения внешних фильтров:

- выходное - 100 Ом;

- входное - 500 Ом.

Погрешность установки выходного напряжения по стрелочному прибору:

- в нормальных условиях - не более ±4% от предела шкалы;

- в рабочих условиях - не более ±5% от предела шкалы.

Нестабильность выходного напряжения при изменении напряжения питания на ±10% - не более ±10%.

Питание Г2-37:

- напряжением - 220±22 В; 115±5,5 В;

- частотой - 50±0,5 Гц; от 428 Гц до 388 Гц.

Потребляемая мощность - не более 180 В·А.

Габаритные размеры - 480×175×355 мм.

Масса - не более 19 кг.

Условия эксплуатации:

Температура воздуха - от -30º С до +50º С.

Относительная влажность при температуре +35º С - до 98%.

В основу работы генератора Г2-37 положен принцип переноса спектра широкодиапазонного источника шума из области высоких частот в рабочий диапазон методом гетеродинирования с предварительным усилением этого участка спектра полосовым усилителем.

Частота гетеродина равна центральной частоте полосы пропускания усилителя, в результате чего на выходе смесителя образуются два сигнала с шумовыми спектрами разностных частот с частотными составляющими, лежащими в результате биений сигнала гетеродина ниже и выше частоты гетеродина.

Оба преобразованных спектра лежат в одном и том же частотном диапазоне от 0 до 7 МГц и, складываясь, увеличивают спектральную плотность шумового сигнала на выходе смесителя Г2-37.
