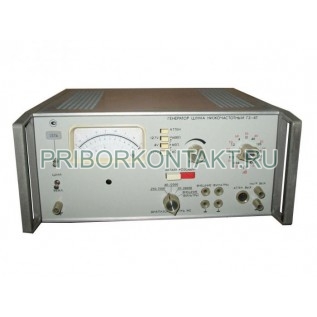

Генератор Г2-47

Также этот прибор может называться: Г247, Г2 47, g2-47, g247, g2 47.

Г2-47 генератор шума низкочастотный предназначен для измерения коэффициента шума и предельной чувствительности приемников и усилителей, для исследования влияния помех в телевидении и статистических процессов, испытания помехоустойчивости радиоустройств и систем управления, формирования случайных воздействий при различных видах испытаний в области физики, радиотехники и медицины, измерения в радиосвязи, телефонии.

Генераторы шума Г2-47 формируют сигналы в виде белого и розового гауссовского шума с регулируемым уровнем.

Рабочая полоса частот - от 20 Гц до 20 кГц.

Уровень выходного сигнала - от 0 до 0,25 Вт.

Частоты, на которых спектр белого шума спадает на 3 дБ:

- на диапазоне спектра от 20 Гц до 20 кГц - 23,5±0,7 кГц;

- на диапазоне спектра от 40 Гц до 12 кГц - 14,5±0,5 кГц;

- на диапазоне спектра от 250 Гц до 3,5 кГц - 4,2±0,3 кГц.

Неравномерность спектра белого шума:

- на диапазоне спектра от 20 Гц до 20 кГц - 1 дБ;

- на диапазоне спектра от 40 Гц до 12 кГц и от 250 Гц до 3,5 кГц - 2 дБ.

Ослабления спектра белого шума на удвоенной частоте от верхней границы - не менее 30 дБ.

Спадание спектра «розового» шума - 3 дБ на октаву.

Отклонения спадания спектра от линейного закона - не более 1,5 дБ.

Выходная мощность прибора Г2-47 на внешних нагрузках - от 0 до 0,25 Вт.

Коэффициент амплитуды прибора:

- с внешней нагрузкой 6 Ом и 60 Ом - не менее 3;

- с внешней нагрузкой 600 Ом - не менее 4.

Выходное напряжения:

- с внешней нагрузкой 6 Ом - от 0 до 1,27 В;

- с внешней нагрузкой 60 Ом - от 0 до 4 В;

- с внешней нагрузкой 600 Ом - от 0 до 22,7 В.

Выходное сопротивление - не более 2 Ом.

Выходное напряжения - от 0 до 4 В.

Ослабление через 10 дБ - от 0 до 100 дБ.

Выходное сопротивление - от 47,5 Ом до 52,5 Ом.

Коэффициент амплитуды - 4.

Погрешность ослабления:

- в диапазоне от 0 до 60 дБ - ±0,4 дБ;

- в диапазоне от 70 дБ до 100 дБ - ±0,8 дБ.

Входное сопротивления в точках подключения внешних фильтров - от 570 Ом до 630 Ом.

Основная погрешность вольтметра выходного напряжения от предела шкалы - не более 4%.

Дополнительная температурная погрешность на 10° С - не более 0,5%.

Нестабильность выходного напряжения при изменении напряжения питания на 10% - не более ±1%.

Погрешность установки выходного сигнала - 4%.

Потребляемая мощность Г2-47 - 60 В?А.

Питание:

- напряжением - 220±22 В;

- частотой - 50±0,5 Гц.

Габаритные размеры - 360?176?355 мм.

Масса - не более 12 кг.

В основу роботы генераторов положен принцип прямого усиления шумового сигнала, вырабатываемого источником шума.

Генераторы шума Г2-47 выполняют функции источника шумового сигнала при:

- электроакустических измерениях и снятии частотных характеристик громкоговорителей, микрофонов, электроакустических преобразователей, имитируя речевой сигнал;

- измерении коэффициентов шума и предельной чувствительности приемников и усилителей звукового диапазона частот;

- измерении времени реверберации помещений, коэффициентов звукопоглощения и звукоизоляции, распределения звука в залах и студиях;

- механических испытаниях на хаотическую вибрацию;

- для имитации помех и испытаний на помехоустойчивость.

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность при +20° С - до 80%.
