Генератор Генератор качающейся частоты Я2Р-25

Я2Р-25

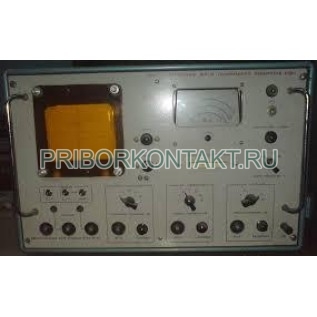

Блок индикаторный Я2Р-25

Также это изделие может называться: Я2Р25, Я2Р 25, ya2r-25, ya2r25, ya2r 25.

Я2Р-25 блок индикаторный является многофункциональным, унифицированным и используется в составе панорамных измерителей КСВ и ослабления коаксиальных и волноводных устройств различных частотных диапазонов.

Прибор предназначен для работы в:

- лабораторных условиях;

- цеховых условиях;

- ремонтных мастерских;

- поверочных органах.

Индикаторные блоки Я2Р-25 имеют три основных сигнальных входа:

- канал падающей волны;

- канал отраженной волны;

- канал затуханий.

Технические характеристики:

Пределы измерений:

- канал отраженной волны - от 0 до 30 дБ;

- канал затуханий - от 0 до 30 дБ.

Ослабление падающей волны - от 0 до 20 дБ.

Время индикации - от 0,08 с до 40 с.

Напряжение питающей сети - 220±4,4 В.

Частота питающей сети - 50 Гц.

Блок Я2Р-25 позволяет наблюдать на экране электронно-лучевой трубки частотные характеристики КСВ и ослабления в выбранной полосе частот, а также производить отсчет измеряемых величин по цифровым табло в режимах автоматической и ручной перестройки частоты ГЧК.

Информационные импульсные сигналы, поступающие на входы индикатора с выходов СВЧ-детекторов, имеют форму «меандра» с частотой, которая является частотой амплитудной модуляции СВЧ-сигналов.

Условия эксплуатации Я2Р-25:

Температура окружающей среды - от +5° С до +40° С.

Относительная влажность при +25° С - до 98%.

Температура хранения - от -60° С до +50° С.
