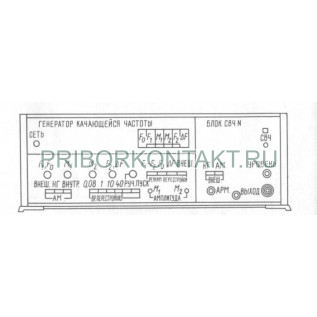

Генератор Генератор качающейся частоты Я2Р-94

Я2Р-94

Блок индикаторный Я2Р-94

Также это изделие может называться: Я2Р94, Я2Р 94, ya2r-94, ya2r94, ya2r 94.

Я2Р-94 блок индикаторный является многофункциональным, унифицированным и используется в составе панорамных измерителей КСВ и ослабления коаксиальных и волноводных устройств различных частотных диапазонов.

Индикаторные блоки Я2Р-94 предназначены для использования в качестве источника СВЧ сигнала в составе панорамного измерителя коэффициента стоячей волны по напряжению (КСВН) типа Р2.

Прибор предназначен для работы в:

- лабораторных условиях;

- цеховых условиях;

- ремонтных мастерских;

- поверочных органах.

Я2Р-94 имеют три основных сигнальных входа:

- для сигнала отраженной волны - вход «A»;

- для сигнала прошедшей волны - вход «B»;

- для опорного сигнала падающей волны - вход «R».

Блок позволяет наблюдать на экране электронно-лучевой трубки частотные характеристики КСВ и ослабления в выбранной полосе частот, а также производить отсчет измеряемых величин по цифровым табло в режимах автоматической и ручной перестройки частоты ГЧК.

Информационные импульсные сигналы, поступающие на входы индикатора с выходов СВЧ-детекторов, имеют форму «меандра» с частотой 100 кГц, которая является частотой амплитудной модуляции СВЧ-сигналов.

Условия эксплуатации Я2Р-94:

Температура окружающей среды - от +5° С до +40° С.

Относительная влажность при +25° С - до 98%.

Напряжение питающей сети - 220±4,4 В.

Частота питающей сети - 50 Гц.

Может храниться при температуре - от -60° С до +50° С.
