Описание товара

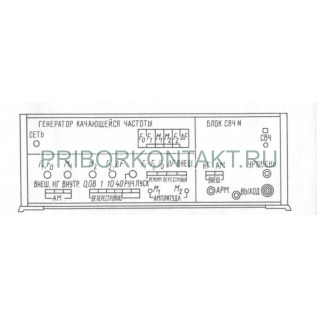

ГКЧ59

Генератор качающейся частоты ГКЧ59 (ГКЧ-59, ГКЧ 59, gkch59, gkch-59, gkch 59)
Генератор качающейся частоты ГКЧ59 предназначен для использования в качестве источника СВЧ сигнала в составе панорамного измерителя коэффициента стоячей волны по напряжению (КСВН) типа Р2.
Технические характеристики приборов генераторы качающейся частоты ГКЧ59:
Температура окружающей среды - от 278К до 313К (от 5?С до 40°С);
Относительная влажность воздуха - до 95 % при температуре 303К (30°С);
Диапазон частот прибора генератор качающейся частоты ГКЧ59 - 5,6ГГц-8,3ГГц;
Питание - 220В±22В, 50Гц±0,5Гц;
Предел допускаемой основной погрешности определения частоты и граничных частот полосы качания не превышает ±0,02f, где f - значение максимальной частоты рабочего поддиапазона;
Кратковременная нестабильность частоты прибора генератор качающейся частоты ГКЧ59 в режиме РПЧ за 5 минут и по истечении 5 минут после перестройки частоты в нормальных условиях не превышает 1?10-3f;
Ширина спектра выходного сигнала в режиме НГ и РПЧ с учетом паразитной девиации частоты на уровне -10дБ от уровня основного сигнала не превышает 0,05f, где f - минимальная полоса качания частоты;
Прибора генератор качающейся частоты ГКЧ59 обеспечивает следующие режимы перестройки частоты:
- ручная перестройка частоты;
- ручное качание частоты;
- периодическое качание частоты;
- разовое качание частоты с ручным запуском;
- перестройка частоты от внешнего источника напряжения;
Длительность периодов автоматического качания частоты составляет 0,08с; 1с; 10с и 40с;
Нелинейность перестройки частоты в максимальной полосе качания не превышает ±5% от максимального значения полосы качания;
Выходная мощность прибора генератор качающейся частоты ГКЧ59 при работе на согласованную нагрузку - не менее 1мВт;
Погрешность системы АРМ относительно частотной характеристики внешнего датчика не превышает ±0,3дБ;
Чувствительность системы АРМ по входу - не хуже 5мВ;
Прибор генератор качающейся частоты ГКЧ59 обеспечивает работу:
а) в режиме непрерывной генерации (НГ);
б) в режиме внутренней амплитудной модуляции (AM) меандром с частотой 100кГц±1кГц и глубиной модуляции не менее 15дБ;
Амплитуда внешнего напряжения для перестройки частоты в максимальной полосе качания должна изменяться в пределах от 0В до +10В;
Уровень излучения СВЧ мощности на расстоянии 1м от прибора генератор качающейся частоты ГКЧ59, создаваемый при его работе, не превышает 1?109Вт/см2;
Параметры вспомогательных выходов на нагрузках 10кОм:
а) амплитуда напряжения развертки - не менее +5В;
б) амплитуда видеоимпульсной метки - не менее -0,7В;
в) амплитуда напряжения меандра 100кГц - не менее 0,5В;
г) амплитуда управляющего напряжения - не менее -5В;
д) амплитуда импульса гашения обратного хода развертки - не менее -5В;
Высокочастотный выход прибора генератор качающейся частоты ГКЧ59 - коаксиальный с волновым сопротивлением 50 Ом и сечением 7/3,04мм;
Электрическая изоляция сетевой вилки относительно корпуса выдерживает без пробоя испытательное напряжение 1500В в нормальных условиях и 900В при повышенной влажности;
Сопротивление изоляции указанной цепи прибора генератор качающейся частоты ГКЧ59 относительно корпуса - не менее 20 МОм; при повышенной влажности - не менее 2 МОм; при повышенной температуре - не менее 5 МОм;
Прибор обеспечивает свои технические характеристики в пределах установленных норм после времени установления рабочего режима, равного 15 минут;
Прибор генератор качающейся частоты ГКЧ59 сохраняет свои технические характеристики в пределах установленных норм при питании их от сети переменного тока напряжением 220В±22В, частотой 50Гц±0,5Гц и содержанием гармоник до 5%;
Мощность, потребляемая прибором от сети при номинальном напряжении сети, не превышает 100В?А;
Прибор генератор качающейся частоты ГКЧ59 допускает непрерывную работу в рабочих условиях в течение 8 часов при сохранении своих технических характеристик в пределах установленных норм;
Время непрерывной работы не включает в себя время установления рабочего режима;
Габаритные размеры прибора генератор качающейся частоты ГКЧ59 - 490x475x175мм;
Масса - 90кг.
