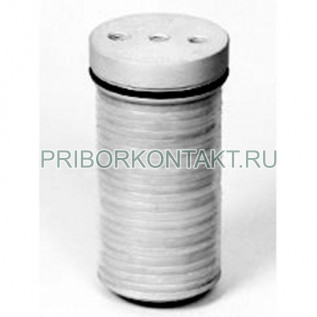

Фильтр сетчатый С42-5

С42-5

Фильтр сетчатый С42-5

Также это изделие может называться: С425, С42 5, С-425, Сч25,Сч2-5, Сч2 5, С-ч25, c42-5, c425, c42 5, c-425, s42-5, s425, s42 5, s-425.

С42-5 фильтр сетчатый предназначен для очистки жидкостей от механических примесей в гидравлических и смазочных системах токарно-винторезных, шлифовальных и зубообрабатывающих станков.

Фильтры представлены следующими видами:

- с резьбовым присоединением типа АС42-5;

- притычные типа ВС42-5.

Параметры фильтров представлены в Таблице 1 и Таблице 2.

Сфера применения: для очистки минеральных масел:

- фильтры АС42-5, С42-54А - для установки внутри смазочных баков и на линии трубопроводов;

- фильтры ВС42-5 - для установки на крышках смазочных баков и панелях гидросистем.

Технические характеристики С42-5:

Минеральные масла:

- кинематическая вязкость - не более 500 мм²/с;

- температура - от 10° С до 70° С.

Номинальное давление - 0,63 МПа.

Максимальный перепад давлений на фильтроэлементе - 0,63 МПа.

Таблица 1

Фильтр 0,04С42-54А имеет повышенную грязеемкость.

Полный установленный ресурс - не менее 1200 ч.

Срок хранения без переконсервации - 24 месяца.

Очистка фильтрующих элементов от загрязнений - от 100 ч работы до 200 ч работы.

Наработка - не более 4000 ч.

Таблица 2

Устройство фильтра:

- головка;

- шайбы;

- гайка;

- дисковые фильтрующие элементы;

- резиновое кольцо.

Фильтр ВС42-5 отличается от АС42-5 в конструкции головки, имеющей посадочные места на входном и выходном отверстиях под резиновые уплотнения круглого сечения.

Условия эксплуатации С42-5:

Температура окружающей среды - от 1° С до 55° С.

Климатическое исполнение и категория размещения:

- для умеренного климата - УХЛ4;

- и тропическое - О4.1.
