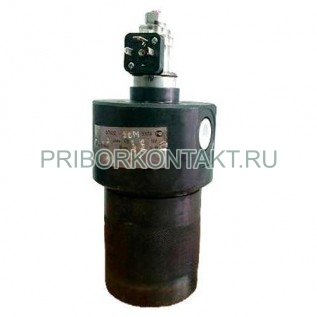

Фильтр напорный с индикатором загрязненности ФГМ

Также это изделие может называться: fgm.

ФГМ фильтр напорный с индикатором загрязненности предназначен для очистки от механических примесей минеральных масел.

Сфера применения: в металлорежущих, деревообрабатывающих и других станках, кузнечно-прессовых, литейных и других машинах.

Условные обозначения фильтров ФГМ:

Фильтр напорный 1(2,3,4)ФГМ16(32)-05(10,25,40)М(К)УХЛ4(О4.1)

Исполнение по габариту:

- 1 - 12 мм;

- 2 - 20 мм;

- 3 - 32 мм;

- 4 - 40 мм.

Номинальное давление:

- 16 МПа;

- 32 МПа.

Тонкость фильтрации - 5 мкм; 10 мкм; 25 мкм; 40 мкм.

Тип резьбы на входном и выходном отверстиях фильтра:

- М - метрическая;

- К - коническая.

Климатическое исполнение и категория размещения:

- для умеренного климата - УХЛ4;

- и тропическое - О4.1.

Технические условия - ТУ2.053.022 5228.030-90.

Технические характеристики фильтра ФГМ:

Кинематическая вязкость масел при температуре до 80° С - не боле 200 мм²/с (сСт).

Температура окружающей среды - от 1° С до 40° С.

Номинальное давление:

- двух габаритов - 16 МПа;

- четырёх габаритов -32 МПа.

Параметры индикатора загрязненности:

Технические характеристики:

- при индикаторе загрязненности ФГМ 32 представлены в Таблице 1;

- при индикаторе загрязненности ФГМ 16 представлены в Таблице 2.

Коммутируемая мощность - не более 9 Вт.

Напряжение постоянного или переменного тока, подводимое от внешнего источника питания - не более 42 В.

Диапазон коммутируемого тока - от 0,1 мА до 0,5 А.

Сопротивление - не более 0,36 Ом.

Степень защиты - не ниже IP 44 ГОСТ 14254-96.

Сечение провода - не менее 0,2 мм².

Тип разъема - СЭ11-19(23)-300-65УЗ. ТУ 16.434.153-86.

При работе на масле кинематической вязкостью от 20 мм²/с до 30 мм²/с:

- номинальный перепад давлений - не более 0,16 МПа;

- перепад давлений, при котором срабатывает индикатор загрязнённости - 0,3±0,03 МПа;

- перепад давлений, при котором срабатывает предохранительный клапан - 0,5±0,1 МПа.

Обозначение фильтроэлемента - С - исполнение с поддерживающей сеткой.

Технические характеристики при индикаторе загрязненности ФГМ 32:

Номинальное давление - 32 МПа.

Таблица 1

Условный проход:

- 1ФГМ - 12 мм;

- 2ФГМ - 20 мм;

- 3ФГМ - 32 мм;

- 4ФГМ - 40 мм.

Габаритный размер:

- 1ФГМ - не более 290×108×100 мм;

- 2ФГМ - не более 400×108×100 мм;

- 3ФГМ - не более 440×150×140 мм;

- 4ФМГ - не более 650×150×140 мм.

Масса:

- 1ФГМ - не более 5,6 кг;

- 2ФГМ - не более 7 кг;

- 3ФГМ - не более 14,7 кг;

- 4ФГМ - не более 19,5 кг.

Технические характеристики при индикаторе загрязненности фильтров ФГМ 16:

Номинальное давление - 16 МПа.

Таблица 2

Условный проход:

- 1ФГМ - 12 мм;

- 2ФГМ - 20 мм.

Габаритный размер:

- 1ФГМ - не более 280×108×100 мм;

- 2ФГМ - не более 380×108×100 мм.

Масса:

- 1ФГМ - не более 2 кг;

- 2ФГМ - не более 3,6 кг.

Фильтры ФГМ используют следующий принцип работы:

- рабочая жидкость через входное отверстие в головке фильтра поступает в полость стакана, проходит через фильтроэлемент, очищается и через выходное отверстие поступает в систему;

- при перепаде давлений 0,3±0,03 МПа на фильтроэлементе, возникшем в результате его загрязнения, срабатывает индикатор загрязнённости, сигнализирующий о необходимости замены фильтроэлемента;

- из-за несвоевременной замены фильтроэлемента происходит дальнейшее повышение перепада давлений до 0,5±0,1 МПа, что ведёт к открытию предохранительного клапана, и неочищенная рабочая жидкость поступает в систему, минуя фильтроэлемент. При этом фильтр работает в аварийном режиме.
