Ф5137

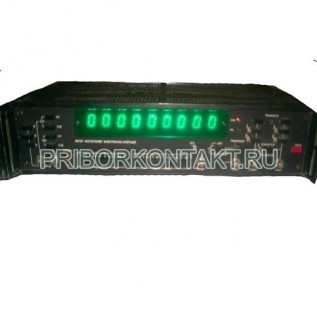

Электронно-счетный частотомер Ф5137

Ф5137 - электронно-счетный частотомер для лабораторных и стендовых измерений, ориентированный на работу с синусоидальными и импульсными сигналами. Прибор применяют для измерения частоты и периода колебаний, длительности импульсов и временных интервалов, отношения частот и счета импульсов. Дополнительно Ф5137 может использоваться как делитель частоты и как источник образцовых частот.

Возможна выдача результатов измерений во внешние устройства в виде двоично-десятичного подекадного параллельно-последовательного кода 8-4-2-1, что упрощает включение прибора в измерительные и технологические комплексы.

Назначение и области применения

• измерение частоты и периода электрических колебаний;
• измерение длительности импульсов и интервалов времени;
• измерение отношения частот двух сигналов;
• счет и суммирование импульсов до полного заполнения счетчика;
• работа в режимах делителя частоты и генератора образцовых частот.

Функции и особенности

• три режима управления - ручной, автоматический и внешний (по управляющим входам);
• кнопочное ручное управление командами «СБРОС», «СТАРТ», «СТОП»;
• регулировка времени индикации результата в автоматическом режиме - от 0,5 с до 5 с;
• самоконтроль по измерению собственной выходной частоты 1 МГц;
• внешний опорный генератор 5 МГц поддерживается во всех режимах (1-5 В эфф.);
• дистанционное переключение режимов измерения, времени счета, образцовых частот и числа усредняемых периодов (трехзначный двоичный код);
• регистр памяти для запоминания результата измерения;
• интерфейс выдачи результатов в коде 8-4-2-1 с логическими уровнями 0/1.

Технические характеристики

Стабильность опорного генератора

• наибольшее допустимое значение относительной погрешности частоты внутреннего опорного генератора: в первые 10 суток - не более ±5·10^-8, в течение года после подстройки - 5·10^-7;
• среднеквадратическая относительная случайная вариация частоты за 24 ч - не более 5·10^-8;
• температурный коэффициент частоты в диапазоне рабочих температур - не более ±3·10^-9 на 1°С.

Входные сигналы и входные параметры

Диапазоны входных напряжений при измерении частоты, отношения частот и счете импульсов зависят от частотного диапазона и выбранного аттенюатора.

Номинальные входные сопротивления и емкости для основных разъемов:

Выходы образцовых частот и логические уровни

Ф5137 формирует образцовые частоты импульсных сигналов:

• положительная полярность - 0,01 Гц; 0,1 Гц; 1 Гц; 10 Гц; 100 Гц; 1000 Гц;
• отрицательная полярность - 1 МГц.

Амплитуда образцовых выходов на нагрузке 10 кОм - не менее 2 В. Относительная погрешность частоты выходных сигналов соответствует погрешности используемого опорного генератора.

Логические уровни для выдачи результатов и сигналов управления:

• логическая «1» - 2,4-5,25 В;
• логический «0» - 0-0,4 В.

Импульс «КОНЕЦ ИЗМЕРЕНИЯ»: положительной полярности, амплитуда 2,4-5,25 В, длительность 2-10 мкс.

Управление внешними сигналами

• по входу «СБРОС» - положительные импульсы длительностью не менее 1 мкс;
• по входам «СТАРТ» и «СТОП» - импульсы любой полярности длительностью не менее 0,1 мкс;
• длительность переднего фронта управляющих импульсов - не более 0,1 мкс.

Режим делителя частоты

Частотомер может работать как делитель частоты с коэффициентами 10; 100; 1000; 10000; 100000 в диапазоне частот 0,1 Гц-1 МГц (в режимах «T» и «f₁/f₂»).

Надежность и электрическая прочность

• наработка на отказ - 2500 ч;
• срок службы - не менее 6 лет;
• изоляция между цепью питания и корпусом выдерживает 1,5 кВ переменного тока (50 Гц) в течение 1 мин;
• сопротивление изоляции между цепью питания и корпусом - не менее 10 МОм.

Условия эксплуатации

• температура окружающего воздуха - от +10°С до +35°С;
• относительная влажность при +25°С - до 80%;
• напряжение сети питания - 220±22 В;
• частота сети - 50±1 Гц;
• содержание гармоник - не более 5%.
