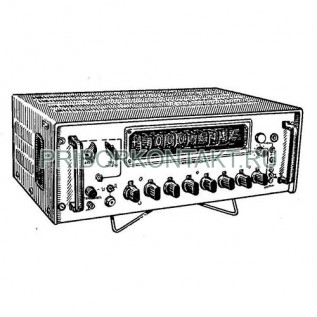

Частотомер электронно-счетный универсальный Ф576

Также этот прибор может называться: Ф 576, Ф-576, f576, f 576, f-576.

Ф576 частотомер электронно-счетный универсальный предназначен для измерения частоты, величины в процентах и знака отклонения частоты от заданного значения, периода колебаний.

Технические характеристики Ф576:

Диапазон частоты - от 10 Гц до 26 МГц.

Период колебаний - от 10 Гц до 100 кГц.

Отклонения частоты от заданного значения - от 10 Гц до 20 МГц.

Диапазон входных напряжений - от 1 В до 100 В.

Число десятичных разрядов:

- при изменении отклонения частоты 6;

- при измерении частоты и периода - 7.

Время измерения - от 0,1 с до 1 с.

Количество измеряемых периодов - 1 или 10.

Погрешность Ф576 при измерении отклонений частоты при времени измерения 1 с:

- от 10 Гц до 1 кГц - ±0,005%;

- от 1 кГц до 20 МГц - ±0,001%.

Погрешность при измерении отклонений частоты при времени измерения 0,1 с:

- от 100 Гц до 1 кГц - ±0,005%;

- от 1 кГц до 20 МГц - ±0,01%.

Погрешность при измерении частоты - ±5·10^-6±1 счета.

Погрешность при измерении:

- 1 периода - ±5·(от 10^-6 до 10^-3)±1 счета.

- 10 периодов - ±5·(от 10^-6 до 10^-4)±1 счета.

Входное сопротивление Ф576 - 50 кОм.

Емкость входная - 50 пФ.

Режимы работы Ф576 - автоматический; ручной; дистанционный.

Нестабильность частоты внутреннего кварцевого генератора - ±5·10^-6 за 10 дней.

Максимальная чувствительность по входу - 1 В.

В приборе имеется выход на ЦПУ в двоично-десятичном коде - 1-2-4-8.

Питание - 220 В±10%, 50 Гц.

Потребляемая мощность - 100 В·А.

Среднее время наработки на отказ при доверительной вероятности 0,8 - не менее 200 ч.

Габариты - 535×190×370 мм.

Масса - не более 15 кг.

Конструктивно Ф576 выполнен в виде настольного переносного прибора.

Прибор соответствует ГОСТ 9763-67 и ТУ 25-04-405-68.

Условия эксплуатации Ф576:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность - до 80%.
